CR630X-00/01高精度CC/CV原边检测PWM开关

主要特点


l 待机低于75mW
l 原边检测拓扑结构,无需光耦和TL431
l 全电压范围内高精度恒压和恒流输出
l 可编程CC/CV模式控制
l 采用多模式控制的效率均衡技术
l 动态负载调节
l 内置输出线电压补偿功能
l 内置初级电感量偏差补偿功能
l 内置全电压功率自适应补偿功能
l 内置过温度保护功能
l 内置FB开路保护功能
l 内置输出短路保护功能
l 内置前沿消隐
l 启动电流和工作电流低
l VDD端过压保护
l 输出端过压保护
l 逐周期过流保护
l SOP-7L绿色封装

基本应用

l 小功率电源适配器
l 蜂窝电话充电器
l 数码相机充电器
l 电脑和服务器辅助电源
l 替代线性调整器和RCC

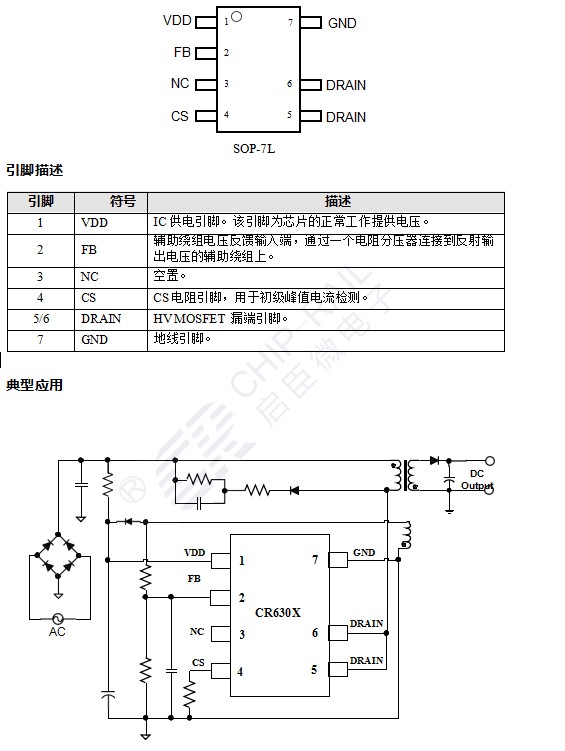

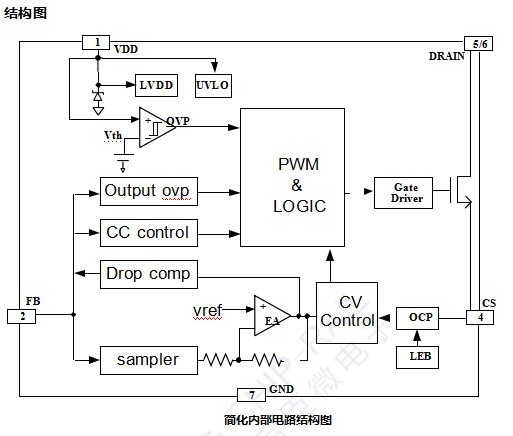

产品概述

CR630X 是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR630X 内 部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了 初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中 CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V) 内输出恒定的功率。
CR630X 集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP), 软启动,过温保护(OTP),逐周期电流限制(OCP),输出过压保护,FB 引脚悬空保护, 输出短路保护,内置前沿消隐电路,使得芯片具有更高的可靠性。

cr6300
cr6301
极限参数


参数 单位
DRAIN 引脚电压 -0.3 to BVdss V
VDD 引脚电压 -0.3 to 23 V
CS/FB 引脚电压 -0.3 to 7 V
最小/最大结温 -40 to 150
储藏温度 -50 to 155
SOP-7L 焊接温度 (10 秒) 260

推荐工作环境

  封装 230VAC ±15% 85-265VAC
开放式 1 开放式 1
CR6300 SOP-7L ≤7W ≤6W
CR6301 SOP-7L ≤10W ≤8W
1. 开放式应用实际最大功率必须保证足够的 DRAIN 散热面积,测试条件 50℃环境温度。增加散热面积或
风冷来减小热阻可以获得更高的输出功率。

电气特性

(VDD=16V, TA=25℃ 除了另作说明)

符号 参数 测试条件 最小 典型 最大 单位
电源电压(VDD 引脚)
IST VDD 启动电流 VDD=15V   5 15 μA
IOP 工作电流 VFB=2.5V   0.8 1.0 mA
UVLO_ON 导通阈值电压   7.0 7.6 8.2 V
UVLO_OFF 关断阈值电压   15.8 16.8 17.8 V
VDD_OVP VDD OVP 触发电
VCS=0V,VFB=2.5V 23 25 27 V
电流检测引脚(CS Pin)
TLEB LEB 时间     300   ns
TD_OC 过流检测控制延时     100   ns
VTH_OC_MIN 最小 OCP 过功率阈
值电压
  485 500 515 mV
VTH_OC_MAX 最大 OCP 过功率阈
值电压
    580   mV
TON_MAX 最大开启时间     50   μs
FB 引脚
VFB_REF 反馈环路 FB  阈值
电压
  2.475 2.5 2.525 V
TPAUSE_MIN 最小关断时间     2   μs
F_MIN 最小频率   300 400 500 Hz
ICOMP_MAX 最大线补电流   40 45 50 μA
VOUT_OVP 输出过功率阈值电
  2.95 3.05 3.15 V
功率 MOSFET
BVdss MOSFET  漏源击穿
电压
VGS=0V, IDS=250μA 600     V
RDS_ON* MOSFET 漏源静态 导通电阻 VGS=10V IDS=0.5A CR6300   9 11 ohm
VGS=10V IDS=1.0A CR6301   4.5 5.0 ohm
过温保护
OTP_TH 过温保护     160
OTP_REC 恢复温度     130
*  集成化功率 MOSFET 的内阻和封装形式、散热、环境温度都有关系,本说明书所给值为
室温下分立封装的 MOSFET 内阻。

工作原理

CR630X 是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR630X 内 部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了 初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中 CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V) 内输出恒定的功率。它采用原边控制方式,因此不需要 TL431 和光耦。


恒流/恒压工作

CR630X 作为充电器运用时,芯片首先工作在 CC 模式,并以恒定的输出电流对电池充 电,当电池电压达到满电压时迅速切换到 CV 工作模式,输出电压通过变压器绕组反馈到 FB 端,采样电路采样到的 FB 端电压与误差放大器基准电压比较放大以后再经过芯片内部 环路调节控制输出电压恒定。


工作原理

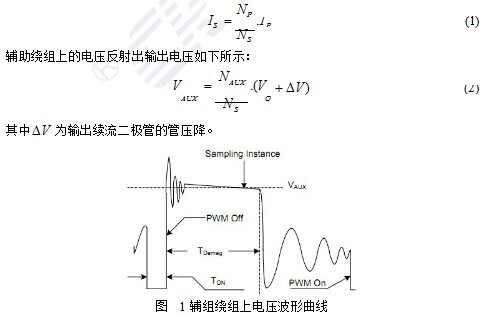

为了确保 CR630X 在 CC/CV 模式下正常工作,设计必须保证芯片工作在 DCM 模式。 在开关管导通期间,变压器初级电感电流以固定的斜率上升,在开关管关断时刻达到最 大值 I P ,同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上,所以次级绕组上
的峰值电流为:
cr6300
FB 端通过辅组绕组和 GND 之间的分压电阻进行采样。内置采样电路在退磁时间一半 的时刻开始采样并保持到下一次采样,再将采样电压与误差放大器基准电压比较放大,根据

负载状态调整开关管关断时间来调整输出电压。

CC 工作点和输出功率可调

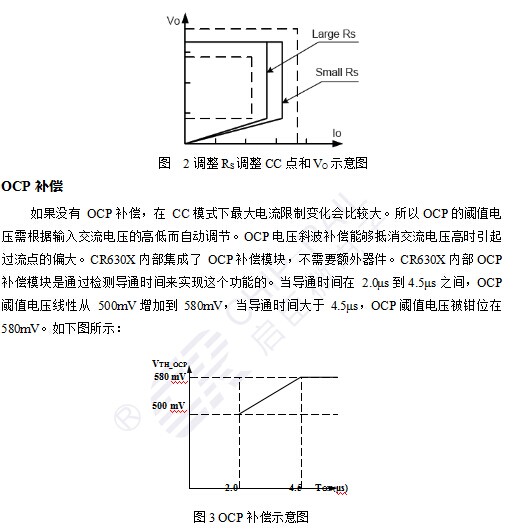

CR630X 通过调节 CS 端的外接电阻 RS 实现不同的 CC 工作电流和输出功率输出,在
RS 比较大的情况下,CC 工作点和输出功率都比较小,如图 2 所示。
cr6300

开关的频率

CR630X 的开关频率根据负载状态和工作模式的不同而改变。 当工作在反激断续工作模式下时,最大输出功率为


cr6300
式中 LP 为初级绕组的电感值, I P 为初级绕组的峰值电流。
在 CC 模式下,当初级绕组的电感量发生改变时,导致最大输出电流发生改变。为了补 偿初级电感量的变化,开关频率通过内部电路锁定为:

cr6300
CR630X 采用芯片内部设置 LP FSW 为常数的方法克服了 CC 模式下最大输出电流随着初 级电感量的变化而改变的缺陷。


线损补偿

为了达到良好的负载调整率,CR630X 内部集成了线损补偿功能。FB 端的采样电压由 两部分组成:1、输出电压通过变压器绕组反馈到 FB 端的电压;2、芯片内部线损补偿电流 流过分压电阻所产生的电压,这个电流与开关管关断时间成正比,与负载电流成反比,所以 使得由于输出负载电流变化而导致的输出电压变化能够得到有效补偿。
最大补偿百分比为:
cr6300

CS 电流检测和前沿消隐

CR630X 的峰值电流检测通过检测 CS 脚的外接电阻 RS 上的电压,并且内部设计前沿消 隐电路滤除功率 MOSFET 在开启瞬间的电流尖峰,所以 CS 输入脚的 RC 滤波电路不再需要。


保护功能

CR630X   为了确保系统的正常工作内置了多重保护措施。这些保护措施包括欠压锁定
(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP), VOUT 过压保护,FB 引脚悬空保护,输出短路保护,内置前沿消隐电路等。芯片的供电电 源 VDD 由辅助绕组提供。当 VDD 低于进入欠压锁定的阈值电压时,开关将会被关断,随 后系统自动进入重启状态。

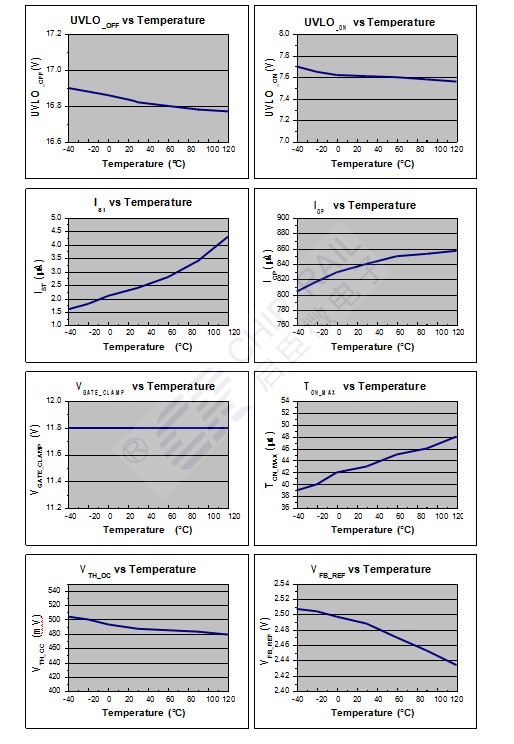

特性曲线及波形

(VDD=16V, TA=25℃ 除了另作说明)。
cr6300
cr6300

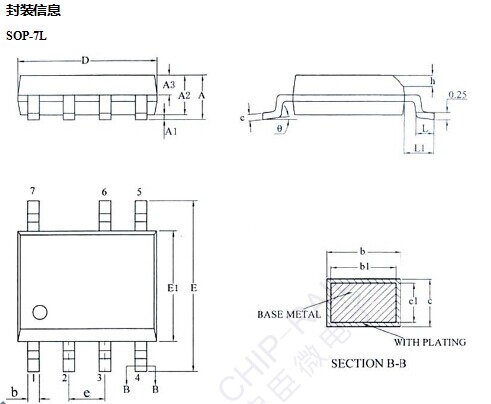

符号 毫米 英寸
最小 典型 最大 最小 典型 最大
A     1.75     0.689
A1 0.10   0.225 0.039   0.089
A2 1.30 1.40 1.50 0.512 0.551 0.591
A3 0.60 0.65 0.70 0.236 0.256 0.276
b 0.39   0.48 0.154   0.189
b1 0.38 0.41 0.43 0.150 0.161 0.169
c 0.21   0.26 0.083   0.102
c1 0.19 0.20 0.21 0.075 0.079 0.083
D 4.70 4.90 5.10 1.850 1.929 2.008
E 5.80 6.00 6.20 2.283 2.362 2.441
E1 3.70 3.90 4.10 1.457 1.535 1.614
e 1.27BSC 1.27BSC
h 0.25   0.50 0.098   0.197
L 0.50   0.80 0.197   0.315
L1 1.05BSC 1.05BSC
θ? 0   8? 0   8?


cr6300
产品型号 封装类型 包装材质 一管 一盒 一箱
CR630X SOP-7L 料管 100 10000 100000
