CR6233基于原边控制模式的高精度 CV/CC PWM 控制器

主要特点

• 恒压和恒流精度可达±5%
• 原边控制模式,无需TL431和光耦
• 非连续模式下的反激拓扑
• 具有软启动功能
• 内置前沿消隐电路 (LEB)
• 频率抖动
• 恒压恒流控制
• 恒流和输出功率可调
• 内置次级电压采样控制器
• 可调式线损补偿
• 基于系统稳定性的保护功能
• 欠压锁定
• 逐周期电流限制
• 峰值电流限制
• 过温保护
• 过压保护和电源箝位
• SOT23-6L绿色封装

基本应用

• 手机/数码摄像机充电器
• 小功率电源适配器
• 电脑和电视机的辅助电源
• 替代线性调节器或RCC

产品概述

CR6233 应用于小功率 AC/DC 充电器和电源适配器的高性能离线式脉宽调制控制器。 该芯片是一款基于原边检测和调整的控制器,因此在应用时无需 TL431 和光耦。 芯片内置
了恒流/恒压两种控制方式,其典型的控制曲线如图 1
所示。
在恒流控制时,恒流值和输出功率可以通过 CS 引脚的限流电阻 RS 设定。在恒压控制时,芯片在 INV 脚采样辅助绕组的电压,进而调整输出。在恒压控制 时还采用了多种模式的控制方式,这样既保证了芯片 的高性能和高精度,又保证了高效率。此外,通过内置的线损补偿电路保证了较高的输出电压精度。

CR6233 具有软启动功能,同时为了保证芯片正常工作特针对各种故障设计了一系列完 善的保护措施,包括逐周期电流限制、峰值电流限制、过温保护、过压保护、电源箝位和欠 压锁定功能。此外,芯片内部设置的频率抖动功能和软驱动功能保证了芯片在工作时具有良 好的抗电磁干扰性能。


 cr6233
OB2532

引脚描述

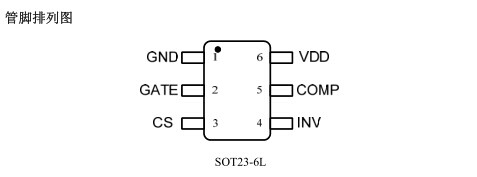

引脚 名称 输入/输出 描述
1 GND P 地。
2 GATE O 图腾柱输出。此引脚用于驱动外置功率MOSFET。
3 CS I 电流检测输入端。
      辅助绕组电压反馈输入端。此引脚通过一个电阻分压器
4 INV I 连接到反射输出电压的辅助绕组上。 工作在脉宽调制
模式时,开关的占空比由误差放大器的输出COMP和4
      脚上的电流检测信号CS决定。
5 COMP I 恒压模式的环路补偿端。
6 VDD P 电源。

启达
启达科技
极限参数
符号 参数 单位
VDD 电压 -0.3 to VDD_CLAMP V
IVDD 箝位的连续电流 10 mA
COMP 电压 -0.3 to 7 V
CS 输入电压 -0.3 to 7 V
INV 输入电压 -0.3 to 7 V
TJ 最小/最大工作结温 -20 to 150
TSTG 最小/最大存储温度 -55 to 150
TL 引脚温度(焊接时间 10 秒) 260

注意: 参数超过极限值可能会导致芯片永久损坏。

电气特性

(TA=25°C  ,VDD = 16V,除了另作说明)

参数 描述 测试条件


单位
供电电源部分
IST 启动电流 VDD=13V   5 20 μA
IOP 工作电流 INV=2V,CS=0V, VDD=20V   2.5 3.5 mA
UVLO_ON 进入欠压锁定的阈值
电压
VDD 下降时 7.5 8.5 10 V
UVLO_OFF 退出欠压锁定的阈值
电压
VDD 上升时 13.5 14.5 16.0 V
VDD_OVP 过压保护的阈值电压 VDD  上升直至输
出关断
27.5 29.5 31.5 V
VDD_CLAMP 电源箝位电压 IVDD=10mA 30.5 32.5 34.5 V
电流检测输入部分
TLEB 前沿消隐时间     540   ns
VTH_OC 过流保护阈值   880 910 940 mV
TD_OC 过流保护延迟     150   ns
ZCS_IN 输入阻抗     50   kohm
TSS 软启动时间     10   ms
恒压部分
FREQ_NOM 正常工作频率     60   kHz
FREQ_STARTUP   INV=0V,
Comp=5V
  14   kHz
△F/FREQ_NOM 频率抖动幅度     ±4   %
误差放大器部分
VREF 误差放大器的输入基
准电压
  1.97 2 2.03 V
GDC 误差放大器的直流增
    60   dB
I_COMP_MAX 线损补偿最大电流 INV=2V, COMP=0V   40   μA

工作原理

CR6233 是一款低成本、高性价比的脉宽调制控制器,适用于离线式小功率 AC/DC 电 池充电器和电源适配器。它采用原边控制方式,因此不需要 TL431 和光耦。CR6233 应用于 工作在非连续模式下的反激式系统中,内置的次级恒压采样电路能够提供高精度恒流/恒压 控制,很好地满足大多数电源适配器和充电器的要求。


启动

CR6233 的供电电源端是 VDD。启动电阻提供了从高压端到 VDD 旁路电容的直流通路, 为芯片提供启动电流。CR6233 的启动电流小于 20μA,因此 VDD 能够很快被充到 UVLO_OFF 以上,从而使芯片快速启动并开始工作。采用较大的启动电阻可以减小整机的待机功耗。一 旦 VDD 超过 UVLO_OFF,芯片就进入软启动状态,使 CR6233 的峰值电流电压逐渐从 0V 增 加到 0.91V,用以减轻在启动时对电路元件的冲击。VDD 的旁路电容一直为芯片提供供电 直到输出电压足够高以至于能够支撑 VDD 通过辅助绕组供电为止。


恒流工作

CR6233 的恒压/恒流特征曲线如图 1 所示。CR6233 被设计应用于工作在非连续模式下 的反激式系统中。在正常工作时,当 INV 电压低于内部 2.0V 的基准电压好时,系统工作在 恒流模式,否则系统工作在恒压模式。
当次级输出电流达到了系统设定的最大电流时,系统就进入恒流模式,并且会引起输出 电压的下降。随着输出电压的下降,反馈电压也跟着下降,芯片内部的 VCO 将会调整开关 的频率,以使输出功率保持和输出电压成正比,其结果就是使输出电流保持恒定。这就是恒 流的原理。在恒流模式下,无论输出电压如何变化,输出电流为一常数。
在作为充电器应用时,先是恒流充电直到接近电池充饱的状态,随后再进行恒压充电。 在 CR6233 中,  恒流值和最大输出功率可以通过外部的限流电阻 RS 来设定。输出功率的
大小随着恒流值的变化而变化。系统功率大小,主要决定于原边电感量的大小;在系统功率
范围内 RS 越大,恒流值就越小,输出功率也越小;在系统功率范围内 RS 越小,恒流值就越 大,输出功率也越大。具体参照图 2 所示。
cr6233

恒压工作

在恒压控制时,CR6233 利用辅助绕组通过电阻分压器从 INV 采样输出电压,并将采样 的输出电压与芯片内部的基准电压通过误差放大器进行比较放大,从而调整输出电压。当采 样电压高于内部基准电压,误差放大器的输出电压 COMP 减小,从而减小开关占空比;当 采样电压低于内部基准电压时,误差放大器的输出电压 COMP 增加,从而增大开关占空比, 通过这种方式稳定输出电压。
在作为 AC/DC 电源应用时,正常工作时芯片处于恒压状态。在恒压模式下,系统输出 电压通过原边进行控制。

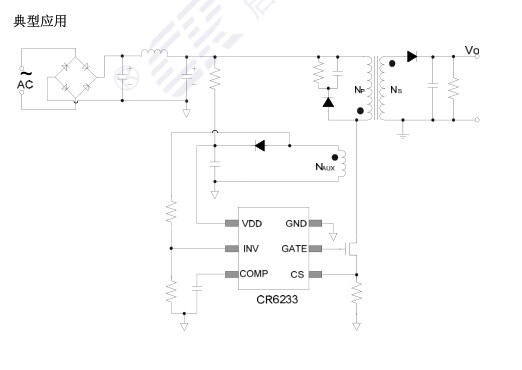

为了实现 CR6233 的恒流/恒压控制,系统必须工作在反激式系统的非连续模式。(参照 典型应用电路)在非连续模式的反激式转换器中,输出电压能够通过辅助绕组来设定。当功 率 MOSFET 导通时,负载电流由输出滤波电容 CO 提供,原边电流呈斜坡上升,系统将能量 存储在变压器的磁芯中,当功率 MOSFET 关断时,存储在变压器磁芯中的能量传递到输出。

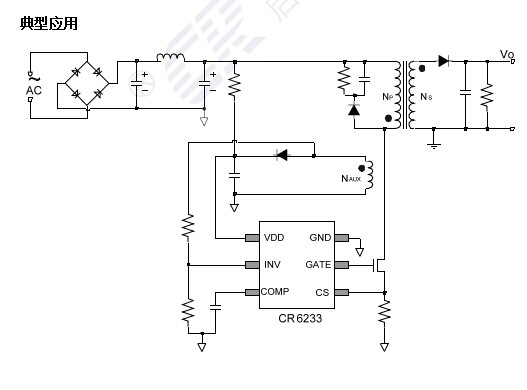

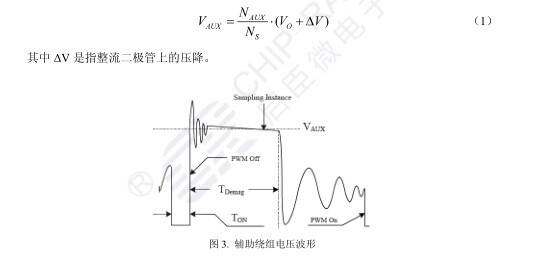

此时辅助绕组反射输出电压,具体如图 3 所示,计算公式如下:
启达科技
通过一个电阻分压器连接到辅助绕组和 INV 之间,这样,通过芯片内部的控制算法,辅助 绕组上的电压在去磁结束时被采样并保持,直至下一次采样。
采样到的电压和内部 2.0V 的基准电压比较,将其误差放大。误差放大器的输出 COMP
反映负载的状况,控制脉宽调制开关的占空比,进而调整输出电压,这样就实现了恒压控制。



线损补偿

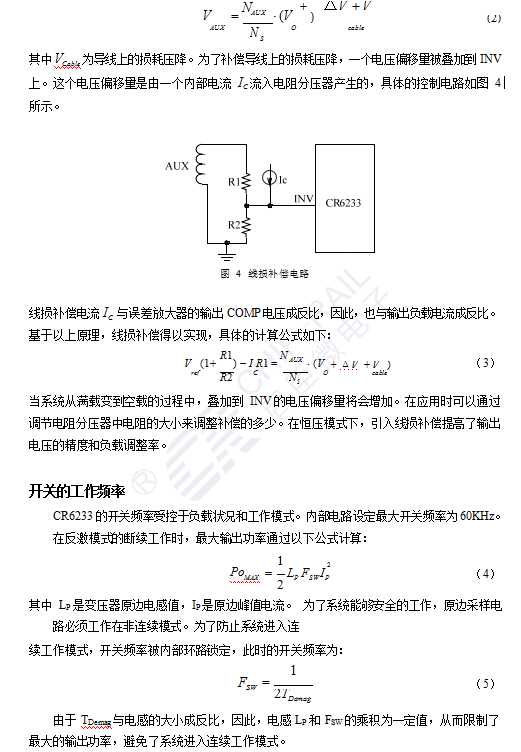

随着负载电流的增加,导线上的电压降也会增加,导致输出电压的减小。CR6233 内置 的线损补偿电路能够补偿导线的损耗压降,从而稳定输出电压。当引入了导线损耗压降以后, 辅助绕组反射输出电压的计算公式(1)将会被修正为
cr6233

电流检测和前沿消隐

CR6233 采样功率 MOSFET 上的电流是通过 CS 来实现的。CR6233 不仅设计了逐周期 的电流限制,而且设计了峰值电流限制,最大的峰值电流电压为 0.91V。因此,MOSFET 上 最大的峰值电流为:
(6) CR6233 在 CS 端设计了一个约为 540ns 的前沿消隐时间用来防止在开关导通时刻错误 的过流保护被触发。因此,不需要在 CS 端在增加额外的 RC 滤波电路。采样电流的输入信
号 CS 和误差放大器的输出 COMP 共同决定开关的占空比,稳定输出。


EMI 特性的改善

为了改善 CR6233 系统的 EMI 特性,芯片内部采用了两种方式。其中一种方式是采用 频率抖动,即在 CR6233 正常工作频率的基础上叠加一个微小的扰动。也就是说,内部振荡 器的频率被调制用来分散谐波干扰能量,分散的能量能够最小化 EMI 带宽。另一种方式是 软驱动,即逐渐打开功率 MOSFET。当提供给功率 MOSFET 的栅驱动太强时,EMI 特性会 变差;当提供给功率 MOSFET 的栅驱动太弱时,开关损耗又会加大,因此需要在 EMI 特性 和开关损耗之间寻求折衷来提供合适的栅驱动。CR6233 采用了软驱动和图腾柱输出结构, 既获得了很好的 EMI 特性,又降低了开关损耗。频率抖动和软驱动的综合应用使系统的 EMI 特性获得了很大的改善。


保护控制

CR6233 为了确保系统的正常工作内置了多重保护措施。当这些保护措施一旦被触发, 将会关断 MOSFET。这些保护措施包括逐周期的电流限制、峰值电流限制、过温保护、电 源箝位、软启动、欠压锁定等。芯片的供电电源 VDD 由辅助绕组提供。当 VDD 低于进入 欠压锁定的阈值电压时,开关将会被关断,随后系统自动进入重启状态。CR6233 每次的重 启都具有软启动功能。

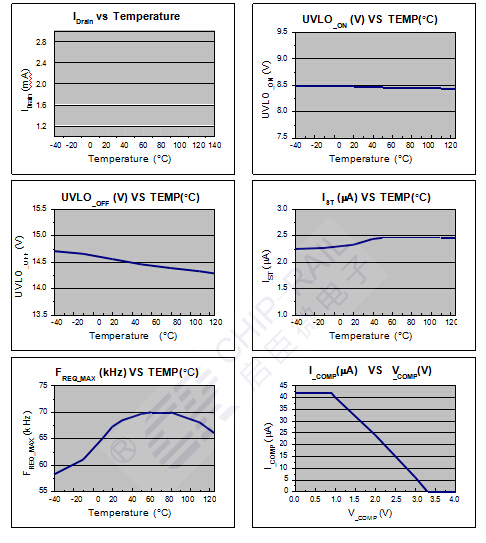

特性曲线及波形

(VDD=18V, TA=25℃ 除了另作说明)。
ob2532
cr6233

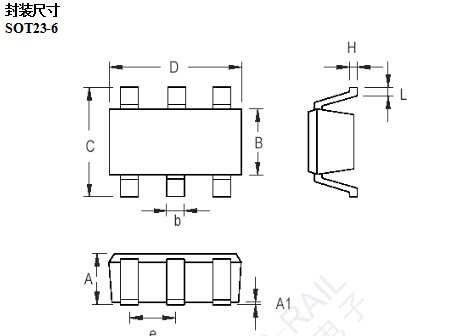

符号 单位(毫米) 单位(英寸)
  最小 最大 最小 最大
A 0.700 1.150 0.028 0.045
A1 0.000 0.100 0.000 0.004
B 1.397 1.803 0.055 0.071
b 0.300 0.559 0.012 0.022
C 2.591 3.000 0.102 0.118
D 2.692 3.099 0.106 0.122
e 0.838 1.041 0.033 0.041
H 0.080 0.254 0.003 0.010
L 0.300 0.610 0.012 0.024


cr6233
产品型号 封装类型 包装材质 一盘 一盒 一箱
CR6233 SOT23-6L 编带 3000 30000 120000

SOT23-6L封装产品最小订购量为30000片,即一盒的芯片数量。
