启达CR6853可直接替换OB2263，LD7535，RT7731
主要特点

  低成本、PWM&PFM&CRM  (周期复位 模式)控制
  低启动电流 (约3µA)
  低工作电流 (约1.2mA)
  电流模式控制
  内置同步斜坡补偿
  低EMI技术
  PWM频率外部可调
  轻载工作无音频噪音
  内置前沿消隐

  在输入90V~264V的宽电压下可实现恒 定最大输出功率
  GATE引脚驱动输出高电平钳位18.0V
  VDD引脚过压保护34.0V
  欠压锁定(UVLO)、周期电流限制、短 路保护、过载保护等保护功能
  具有自动恢复的保护功能
  高压BiCMOS工艺
  SOT-23-6L，SOP-8L ，DIP-8L 无铅封装

应用

  AC/DC电源适配器
  电池充电器
  开放式电源

  备用开关电源
  机顶盒开关电源
  LED照明电源

概述

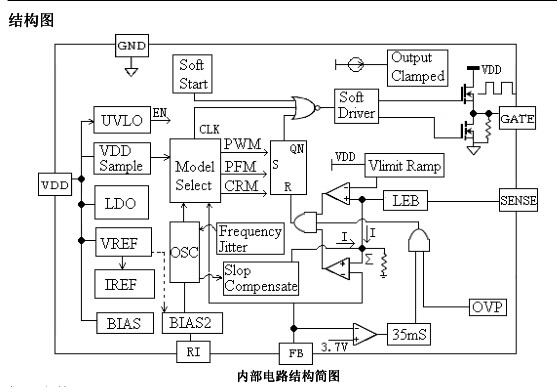

CR6853 是一款高集成度，低功耗的电流 模 PWM 控制芯片，该芯片适用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片可 以通过外接电阻改变工作频率；在轻载和无负 载情况下自动进入 PFM 和 CRM，这样可以 有效减小电源模块的待机功耗，达到绿色节能 的目的。CR6853 具有很低的启动电流，因此 可以采用一个 2 兆欧姆的启动电阻。为了提高 系统的稳定性，防止次谐波振荡，CR6853 内 置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出 功率的变化；内置的前沿消隐电路可以消除开 关管每次开启产生的干扰。CR6853 内置了多 种保护功能：过压保护 、逐周期峰值电流限 制、欠压锁定（可以用它实现短路和过流保护） 以及输出驱动的高电平钳位在 18.0V 以下。 而驱动输出采用的图腾柱和软驱动有效降低 了开关噪声。 CR6853 提供 SOT-23-6L， SOP-8L 和 DIP-8L 无铅封装。

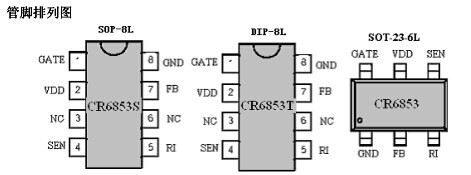

引脚描述


名称	描述
GND	芯片地
FB	输出电压反馈输入脚。引脚的输出电流可以控制PWM的工作周期、短路保 护和过载保护
RI	用来调节PWM开关频率。通过改变该脚和地之间的电阻实现
SEN	原边电流检测脚，通过检测SEN电阻上的电压检测流过功率管的电流大小， 通过该脚可以调节最大输出功率
VDD	芯片供电电源
GATE	图腾柱输出驱动外围功率管

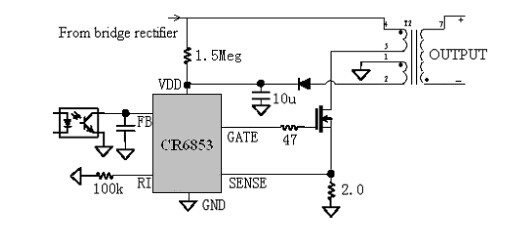

典型应用

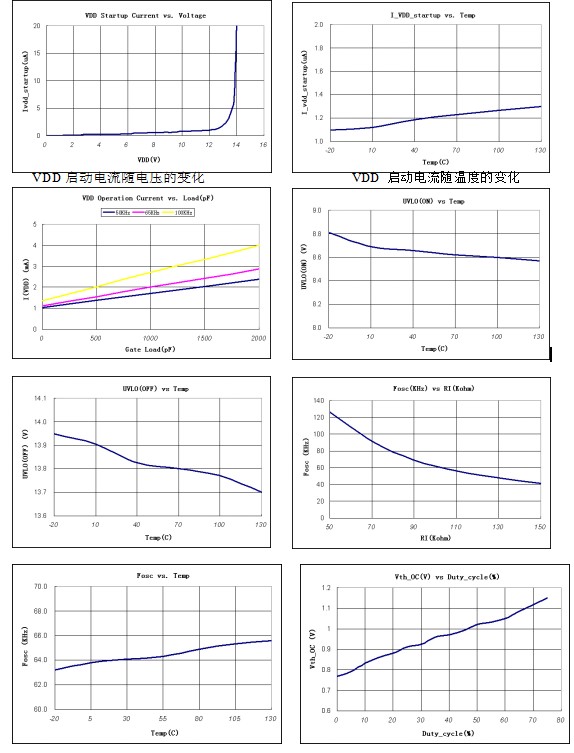

DCMAX_F	最大占空比	RI=100Kohm		78
ΔFTEMP	频率温度稳定	-30-100℃		5		%
TBLANK	前沿消隐时间			300		nS
FJITTER	频率抖动	RI=100Kohm	-4		4	%
门驱动输出(GATE Pin)
VOL	GATE输出低电平	VDD=16V, IO=20mA			0.8	V
VOH	GATE输出高电平	VDD=16V, IO=20mA	10			V
TR1	上升时间1	CL=500pF		123		ns
TF1	下降时间1	CL=500pF		71		ns
TR2	上升时间2	CL=1000pF				ns
TF2	下降时间2	CL=1000pF				ns
TR3	上升时间3	CL=1500pF				ns
TF3	下降时间3	CL=1500pF				ns
TR4	上升时间4	CL=2000pF				ns
TF4	下降时间4	CL=2000pF				ns
VGCLAMP	输出钳位电压	VDD=20V		18.0		V
低电磁干扰技术
fEMI	低电磁干扰频率	RI=100Kohm		65		KHz
Δf_osc	调频范围/基频	RI=100Kohm	-3		3	%

工作描述

电流模式

电流模式控制比电压模式控制多了一个 电流反馈环。当初级线圈上的电流在采样电阻 RSENSE 上的电压达到电压环的输出误差电压时, 锁存器复位,功率管截止。这样逐个检测和调 节电流脉冲就可以达到控制输出电压的目的。 电流反馈具有良好的线性调整率和快速的输
入输出动态响应；消除了输出滤波电感带来的 极点,使系统由二阶降为一阶,频响特性好,稳 定幅度大,同时还优化了过载保护和短路保 护。

启动电流和欠压锁定

CR6853的启动电流很小，因此在不增加 启动时间的基础上，一个更大的启动电阻可以 采用； 对于一个宽输入电压(90V~264V)的 AC-DC适配器，一个2 M?，1/8 W 的启动电 阻和一个10uF/25V  VDD  电容器可以采用。
CR6853 的 启 动 / 关 闭 电 压 被 设 定 在 14V/8.8V。启动时，VDD电容器必须通过启 动电阻充电高于14V，关闭时，VDD电容上的 电压必须低于8.8V。这5.2V的迟滞电压有效 地保证了芯片能够正常启动。

内部偏置电流和工作频率

RI引脚和GND引脚之间的电阻决定了内 部偏置电流的大小，而内部振荡器利用该电流 对固定电容充放电产生振荡信号。所以增加电 阻可以减小偏置电流，同时降低开关频率。RI 和PWM开关频率的关系如下：

例如， 一个 100k? 的电阻可以产生一个 20uA 的偏置电流和一个65K的PWM开关频 率；CR6853的建议工作频率范围是50KHz到150KHz之间。

绿色节能

对一个小功率反激电源而言，主要的损耗 包括传导损耗、开关损耗和控制芯片的损耗， 而这些损耗都和开关频率有关。所以在轻负载 或则无负载时，通过降低PWM工作频率，可 以有效的减小反激电源的待机功耗。为了实现 符合标准的待机功耗，CR6853采用了PWM， PFM 和CRM相结合的控制方法：在中等负载 或重载时，CR6853工作在PWM方式，频率 为65kHz(RI外接100K电阻时) ；通过修改脉 冲宽度，CR6853可以控制输出电压。当负载 逐渐减小时，FB端反馈电流增加。当反馈电 流超过0.5mA时，内部模式控制器进入PFM 和PWM。振荡器的工作频率逐渐降低，当反 馈电流超过0.55mA时，振荡器的工作频率保 持不变，最后稳定在22kHz附近。为了进一步 降低待机功耗，CR6853引入一种周期复位技 术，当FB端的反馈电流大于0.59mA时，内部 逻辑电路在PWM的下降沿对寄存器复位，在 PWM上升沿通过检测输出电压值对寄存器置 位。因此内部振荡器频率保持不变，逻辑电路 将会复位一些脉冲以至于在输出GATE的实 际频率降低。

同步斜坡补偿

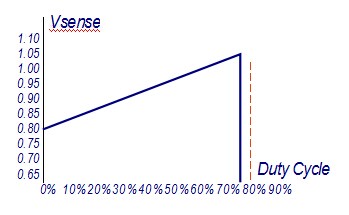

虽然电流模式控制比起普通的电压模式 控制具有很多优点，但是，同时存在着峰值感 应电流模式转换器的缺点。特别是当PWM占 空比大于50 %,整个控制环路可能变得不稳定, 抗干扰性能变差。CR6853在每一个开关周期里 引入一个同步的斜坡补偿可以提高系统的稳 定性，防止电压毛刺产生的次谐波振荡。但是， 过大的斜坡补偿会影响电路在高电压时的正 常工作，所以CR6853中：

动态峰值限制

流经功率管的电流在 RSENSE 上产生一个 电压 VSENSE ，当该电压达到内部设定值 VTH，寄存器复位、 GATE 关断， 所以通过调节 RSENSE 的大小，可以调整电源的最大输出功 率。由于宽电压输入时，受系统延时的影响， 高压时输出的最大功率更大，为了减小该差异，CR6853 中设计了一个动态峰值限制电路， 它通过在 0.65V~0.85V 之间动态调节 VTH 的电 压以减小高低压输出最大功率的差异。



短路保护和过载保护

为了防止过载或者短路条件下的电路损 坏，CR6853 提供了一个较好的短路和过载保 护功能。当短路或过载发生在输出结束的时 候，反馈周期将会增加反馈引脚的电压。当电 压超过 3.7V 或反馈电流在 170uA 以下，内部 探测电路将会发出一个信号去关闭门以及下 拉电源电压，之后电路重启。为了避免当电路 重启时的错误操作，延迟时间被设定。当 RI 的电阻是 100Kohm 时，延迟时间 TOLP&SCP 在33mS 和 50mS 之间。RI 和 TOLP&SCP 之间的关 系可以用下面的公式来表示。

防间歇性脉冲

在供电时，负载突然变小，将出现由系统延迟造成的两个现象。他们分别为输出电压 超标和间歇性脉冲。为了避免这两个现象的发生，CR6853 里内置了防间歇性脉冲的系 统。负载减小时，反馈电流迅速增大。开关 将会自动关闭一会儿。器件引脚的工作电压 会逐渐减小。当电压达到 9.4V 时，开关引脚 将会再次打开，其频率为 22KHz。


前沿消隐(LEB)

开关管的每次开启不可避免带来开关毛 刺，它通过 RSENSE 采样后，对内部逻辑电路 带来干扰，引起内部寄存器的误动作。为了消 除开关毛刺的影响，CR6853 中设计了 300nS 的前沿消隐电路，它可以代替传统的外接 RC 滤波电路，节省外围元件。

过压保护 (OVP)

为了提高芯片的可靠性，保护芯片不会因 过电压而损坏，CR6853 中集成了 34V 的过压 保护电路，当 VDD 电压超过 34V 时，首先关 闭输出开关，同时内部泄流电路开启。

输出驱动和软钳位

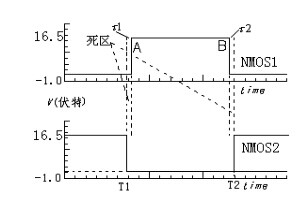

CR6853  输出采用图腾柱结构驱动外围功率 MOS 管；为了减小驱动时的贯通电流，引 入了死区时间，如图：当一个 NMOS 关断后， 另外一个 NMOS 才开启；同时，为了保护外 围的功率管不会发生栅击穿和钳位齐纳管的 电流饱和，在输出上采用了软钳位技术。

低电磁干扰技术

CR6853 引进了频率低电磁干扰技术。如 下图，内部振荡器频率可自行调节。整个上升 周期包括 128 脉冲，抖动范围在-4%到+4%。 因此这个功能可以使对电源模块的电磁干扰 降到最低。

VDD=16V,RI=100Kohm,TA=25℃ 除了另作说明。

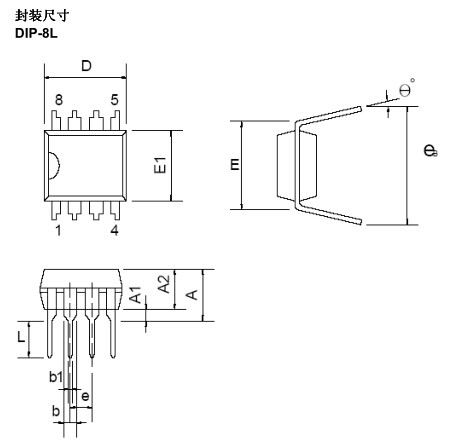

尺寸：

符号	单位（毫米）			单位（英寸）
	最小	Typ.	最大	最小	Typ.	最大
A			5.334			0.210
A1	0.381			0.015
A2	3.175	3.302	3.429	0.125	0.130	0.135
b		1.524			0.060
b1		0.457			0.018
D	9.017	9.271	10.160	0.355	0.365	0.400
E		7.620			0.300
E1	6.223	6.350	6.477	0.245	0.250	0.255
e		2.540			0.100
L	2.921	3.302	3.810	0.115	0.130	0.150
eB	8.509	9.017	9.525	0.335	0.355	0.375
θ?	0?	7?	15?	0?	7?	15?

符号	单位（毫米）		单位（英寸）
	最小	最大	最小	最大
A	0.700	1.150	0.028	0.045
A1	0.000	0.100	0.000	0.004
B	1.397	1.803	0.055	0.071
b	0.300	0.559	0.012	0.022
C	2.591	3.000	0.102	0.118
D	2.692	3.099	0.106	0.122
e	0.838	1.041	0.033	0.041
H	0.080	0.254	0.003	0.010
L	0.300	0.610	0.012	0.024

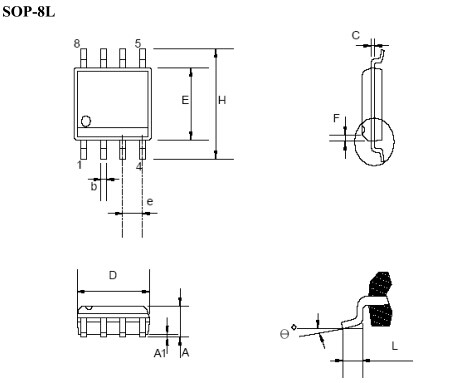

Dimensions DISCLAIMERS

Symbol	Millimeter			Inch
	Min.	Typ.	Max.	Min.	Typ.	Max.
A	1.346		1.752	0.053		0.069
A1	0.101		0.254	0.004		0.010
b		0.406			0.016
c		0.203			0.008
D	4.648		4.978	0.183		0.196
E	3.810		3.987	0.150		0.157
e	1.016	1.270	1.524	0.040	0.050	0.060
F		0.381X45°			0.015X45°
H	5.791		6.197	0.228		0.244
L	0.406		1.270	0.016		0.050
θ?	0°		8°	0°		8°
