CR6855L100mW 待机的低成本绿色节能 PWM 控制器
CR6855L直接替换OB2273/A、NE1102

		主要特点
• 低待机功耗(<100mW)
• 低启动电流 (约5μA)
• 低工作电流 (约1.5mA)
• 内置软启动技术降低开机MOSFET功 率管漏源电压应力
• 过温保护外部可调
• 内置VDD过压保护以及嵌位保护功 能,并且具有VDD过压外部可调功能
• 具有OTP和VDD过压保护自恢复功能
• PWM&PFM&CRM 控制
• 电压/电流双环路模式控制
• 内置同步斜坡补偿增强环路稳定性
• 低EMI技术
• 内置65kHz固定PWM频率
• 轻载工作无音频噪音
• 内置前沿消隐(LEB)
• 内置动态峰值电流补偿功能,在输入 AC85V~264V的宽电压下可实现恒定 最大输出功率
• GATE引脚驱动输出高电平钳位12V
• 欠压锁定(UVLO)、周期电流限制、软 启动、SCP、OLP、OTP和VDD_OVP 带LATCH锁存保护功能等保护功能
• 3000V ESD
• SOT23-6L、DIP-8L绿色封装

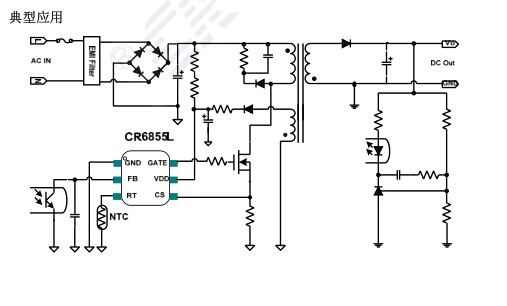

		基本应用
	• AC/DC电源适配器
	• 开放式电源
	• 备用开关电源
	• 机顶盒开关电源
	产品概述
CR6855L 是一款高集成度、低功耗的电流模式 PWM 控制芯片,该芯片适用于离线式 AC-DC 反激拓扑的小功率电源模块。芯片内置固定 65kHz 工作频率;在轻载和无负载情况 下自动进入 PFM 和 CRM,可以有效减小电源模块的待机功耗,达到绿色节能的目的。 CR6855L 具有很低的启动电流,因此可以采用一个 2M 欧姆的启动电阻。为了提高系统的稳 定性,防止次谐波振荡,CR6855L 内置了同步斜坡补偿电路;动态峰值限制电路减小了在 宽电压输入(AC90V~264V)时最大输出功率的变化;内置的前沿消隐电路可以消除开关管每 次开启产生的干扰。CR6855L 内置了多种保护功能,驱动输出采用的图腾柱和软驱动技术 有效降低了开关噪声。

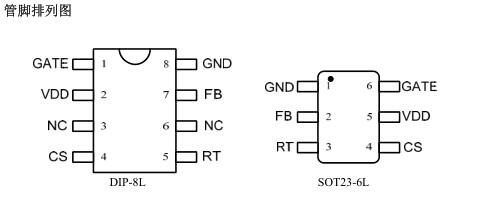

引脚描述



			|
				名称 |

				描述 |


			|
				GND |

				芯片地 |


			|
				FB |

				输出电压反馈输入脚。引脚的输出电流可以控制芯片工作周期、短路保护和过
				载保护 |


			|
				RT |

				用来外围调节过温保护,也可以用于外围调节VDD过压保护 |


			|
				CS |

				原边电流检测脚,通过检测CS电阻检测流过功率管的电流大小,通过该脚可以
				调节最大输出功率 |


			|
				VDD |

				芯片供电电源 |


			|
				GATE |

				图腾柱输出驱动外围功率管 |


极限参数



				|
					符号 |

					参数 |

					值 |

					单位 |


				|
					VDD |

					工作电压 |

					30 |

					V |


				|
					IOVP |

					VDD过电压时最大输入电流 |

					10 |

					mA |


				|
					VFB |

					FB引脚工作电压 |

					-0.3 to 6 |

					V |


				|
					VCS |

					CS引脚工作电压 |

					-0.3 to 6 |

					V |




					ESD |

					ESD能力-人体模式 |

					3000 |

					V |


				|
					ESD能力-机械模式 |

					300 |

					V |




					TL |

					焊接温度 |

					10秒 SOT23-6L |

					220 |

					℃ |


				|
					10秒 DIP-8L |

					260 |

					℃ |


				|
					TSTG |

					储存温度范围 |

					-55 to + 150 |

					℃ |




	推荐工作环境



				|
					符号 |

					参数 |

					最小~最大 |

					单位 |


				|
					VDD |

					VDD 电源电压 |

					10~23 |

					V |


				|
					TOA |

					工作环境温度 |

					-20~85 |

					℃ |


				|
					PO |

					最大输出功率 |

					0~60 |

					W |




	电气特性
	(TA=25°C, VDD= 16V,除非另作说明)




				|
					符号 |

					参数 |

					环境 |

					最
					小 |

					典型 |

					最
					大 |

					单位 |


				|
					电源电压(VDD Pin) |


				|
					IST |

					启动电流 |

					  |

					  |

					5.0 |

					20.0 |

					μA |


				|
					IOP |

					正常工作电流 |

					VFB=3V |

					  |

					1.5 |

					2.5 |

					mA |


				|
					UVLO_OFF |

					开启电压 |

					  |

					12.5 |

					13.5 |

					14.5 |

					V |


				|
					UVLO_ON |

					关闭电压 |

					  |

					6 |

					7 |

					8 |

					V |


				|
					VDD_PULL |

					GATE上拉PMOS导通触发
					电压 |

					  |

					  |

					13 |

					  |

					V |


				|
					VDD_CLAMP |

					VDD引脚钳位电压 |

					IVDD=10mA |

					30 |

					32 |

					34 |

					V |


				|
					VDD_OVP |

					VDD过压保护电压 |

					  |

					24 |

					26 |

					28 |

					V |



					VDD_LATCH_RELE
					ASE |

					解除LATCH状态的VDD电
					压 |

					  |

					  |

					5 |

					  |

					V |


				|
					电压反馈 (FB Pin) |


				|
					IFB |

					短路电流 |

					VFB=0V |

					  |

					0.4 |

					  |

					mA |


				|
					VFB |

					FB开路电压 |

					VFB=OPEN |

					  |

					4.2 |

					  |

					V |


				|
					DMAX |

					最大占空比 |

					  |

					75 |

					80 |

					85 |

					% |


				|
					VREF_GREEN |

					进入PFM模式时基准电压点 |

					  |

					  |

					1.4 |

					  |

					V |


				|
					VREF_CRM_H |

					退出CRM模式时基准电压点 |

					  |

					  |

					0.675 |

					  |

					V |


				|
					VREF_CRM_L |

					进入CRM模式时基准电压点 |

					  |

					  |

					0.575 |

					  |

					V |


				|
					VOLP |

					进入OLP,FB电压 |

					  |

					  |

					3.5 |

					  |

					V |


				|
					TOLP |

					OLP延迟时间 |

					  |

					80 |

					88 |

					96 |

					ms |


				|
					电感(CS Pin) |


				|
					TSS |

					软启动时间 |

					  |

					  |

					4 |

					  |

					ms |


				|
					TLEB |

					前沿消隐屏蔽时间 |

					  |

					  |

					220 |

					  |

					ns |


				|
					ZCS_IN |

					CS输入阻抗 |

					  |

					  |

					40 |

					  |

					kohm |


				|
					TD_OC |

					过流检测延迟时间 |

					  |

					  |

					120 |

					  |

					ns |


				|
					VTH_L |

					峰值限制低端电压
					(DMIN=0%) |

					  |

					  |

					0.75 |

					  |

					V |


				|
					VTH_H |

					峰值限制高端电压
					(DMAX=80%) |

					  |

					  |

					0.9 |

					  |

					V |


				|
					振荡器 |


				|
					FOSC |

					PWM工作时频率 |

					  |

					60 |

					65 |

					70 |

					kHz |


				|
					FPFM |

					PFM工作最低频率 |

					  |

					  |

					22 |

					  |

					kHz |


				|
					ΔFVDD |

					频率VDD电压稳定性 |

					  |

					  |

					1 |

					  |

					% |


				|
					ΔFTEMP |

					频率温度稳定性 |

					-30-100℃ |

					  |

					1 |

					  |

					% |


				|
					FJITTER |

					频率抖动 |

					  |

					-4 |

					  |

					4 |

					% |


				|
					门驱动输出(GATE Pin) |


				|
					VOL |

					GATE输出低电平 |

					VDD=14V, IO=5mA |

					  |

					  |

					1 |

					V |







			|
				VOH |

				GATE输出高电平 |

				VDD=14V, IO=5mA |

				6 |

				  |

				  |

				V |


			|
				TR |

				上升时间1 |

				CL=1nF |

				  |

				123 |

				  |

				ns |


			|
				TF |

				下降时间1 |

				CL=1nF |

				  |

				71 |

				  |

				ns |


			|
				VG_CLAMP |

				GATE输出钳位电压 |

				VDD=20V |

				  |

				12 |

				  |

				V |


			|
				过温保护(RT) |


			|
				IRT |

				RT端直流偏置电流 |

				  |

				  |

				100 |

				  |

				μA |


			|
				VTH_OTP |

				过温保护检测电压 |

				  |

				0.95 |

				1 |

				1.05 |

				V |


			|
				TD_OTP |

				过温检测防误触发屏蔽时间 |

				  |

				  |

				32 |

				  |

				CLK |


			|
				VRT_NC |

				RT悬空电压 |

				  |

				  |

				2.3 |

				  |

				V |


			|
				VTH_OVP |

				外围可调OVP直流电压 |

				  |

				  |

				4 |

				  |

				V |



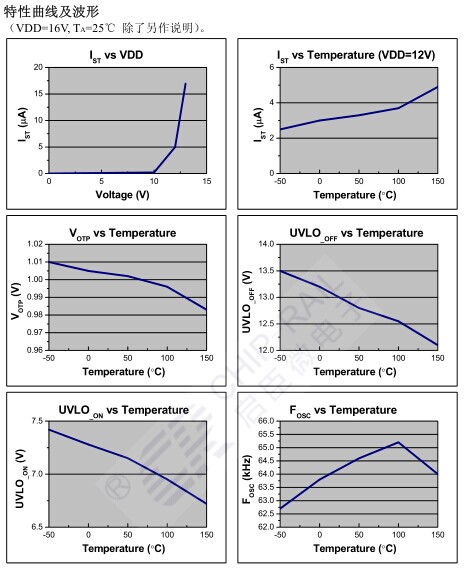

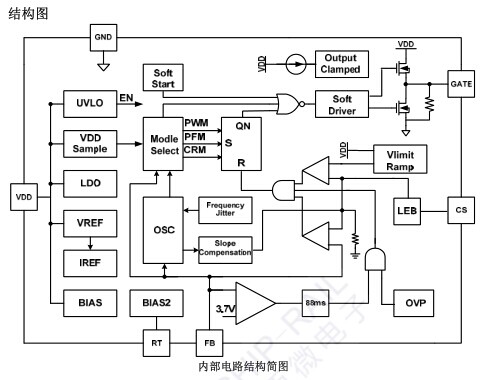

		工作原理描述
	启动电流和欠压锁定
	CR6855L 是一款高集成度、低功耗的电流模式 PWM 控制芯片,该芯片适用于离线式 AC-DC 反激拓扑的中小功率电源模块。芯片内置固定 65kHz 工作频率;在轻载和无负载情 况下自动进入 PFM 和 CRM,这样可以有效减小电源模块的待机功耗,达到绿色节能的目的。 CR6855L 具有很低的启动电流,因此一个 2M 欧姆的启动电阻和一个 10μF/50V 电容器相配 合可以有效保证 VDD 电压正常启动。
	CR6855L的启动/关闭电压被设定在13.5V/7V。启动时,VDD电容器必须通过启动电阻 充电高于13.5V,关闭时,VDD电容上的电压必须低于7V。这6.5V的迟滞电压有效地保证了 芯片能够正常启动。


		绿色节能
	对小功率反激电源而言,主要的待机损耗包括传导损耗、开关损耗和控制芯片的损耗, 而这些损耗都和开关频率有关。在轻负载或者无负载时,降低PWM工作频率,可以减小待 机功耗。为了实现小于100mW的待机功耗,CR6855L采用了PWM、PFM 和CRM相结合的 控制方法:在中等负载或重载时,CR6855L工作在PWM模式,频率为65kHz ,通过调节脉 冲宽度控制输出电压。 FB 电压随着负载减小而减小,当 FB反馈电压小于设定电压值 VREF_GREEN时,内部模式控制器进入PFM,振荡器的工作频率随着负载的降低而降低,并最 终嵌位在22kHz附近。为了进一步降低待机功耗,CR6855L引入一种周期复位技术,当FB端 的反馈电压进一步降低到小于VREF_CRM_L时,内部逻辑电路在PWM的下降沿对寄存器复位, 在PWM上升沿通过检测输出电压值对寄存器置位。内部振荡器频率保持不变,逻辑电路将 会复位一些脉冲以至于在输出GATE的实际频率降低,从而进一步降低待机功耗。


		同步斜坡补偿
	电流模式控制比普通的电压模式控制具有很多优点,但是同样存在着一些缺点。特别是 当PWM占空比大于50 %,整个控制环路可能变得不稳定,抗干扰性能变差。CR6855L内置一个 同步的斜坡补偿可以提高系统的稳定性,防止电压毛刺产生的次谐波振荡。


		短路保护和过载保护
	CR6855L提供了一个较好的短路和过载保护功能,当短路或过载发生的时候,FB反馈 引脚的电压将会升高,当电压超过3.7V,内部探测电路检测到该状态并延迟88ms以后发出 一个信号控制关断GATE输出,然后VDD电压跌破UVLO_ON电路重启。
	软启动
每一次VDD电源启动瞬间,CR6855L芯片内部都将触发软启动功能,即在VDD电压达 到UVLO_OFF以后,在大约4ms时间内,峰值电流从0上升到最大值峰值电流,以减少电源启 动期间功率管电压应力。注意:无论何种保护导致的VDD再次启动,都必将触发软启动功 能。

	前沿消隐(LEB)
开关管的每次开启不可避免带来开关毛刺,它通过RCS采样后,对内部逻辑电路带来干 扰,引起内部寄存器的误动作。为了消除开关毛刺的影响,CR6855L中设计了220ns的前沿 消隐电路,它可以代替传统的外接RC滤波电路,节省外围元件。
	过压保护 (OVP)和过温保护(OTP)
为了提高芯片的可靠性,CR6855L中集成了VDD过压保护和外围可调的过温保护功能, 当发生VDD过压保护或者过温保护的时候,芯片关闭GATE输出,并进入LATCH锁存保护状 态,在此状态下,GATE端始终没有输出波形,只有通过拔掉交流输入电压并且将VDD端电 压降低到小于4V以下之后,再接通交流输入电压,等VDD端电压上升到大于UVLO_OFF电压 以后才能解除LATCH锁定状态。

	输出驱动和软钳位

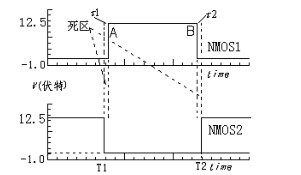

CR6855L 输出采用图腾柱结构驱动外围功率 MOS 管;为了减小驱动时的贯通电流,引 入了死区时间,如图:当一个 NMOS 关断后,另外一个 NMOS 才开启;同时,为了保护外 围的功率管不会发生栅击穿和钳位齐纳管的电流饱和,在输出上采用了软钳位技术。
	低电磁干扰技术(Low EMI)
CR6855L引进了频率低电磁干扰技术。如下图所示,内部振荡器频率可自行调节。整个 上升周期包括128脉冲,抖动范围在-4%到+4%。因此这个功能可以使对电源模块的电磁干扰 降到最低。

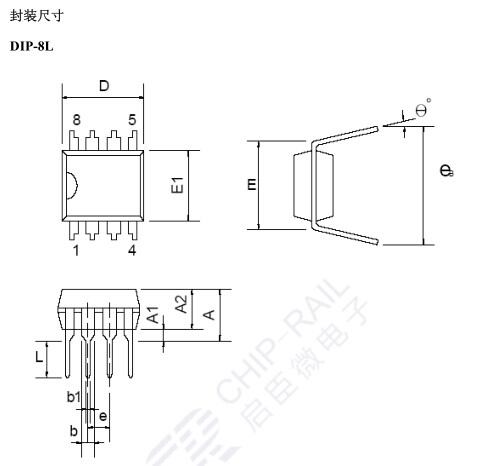

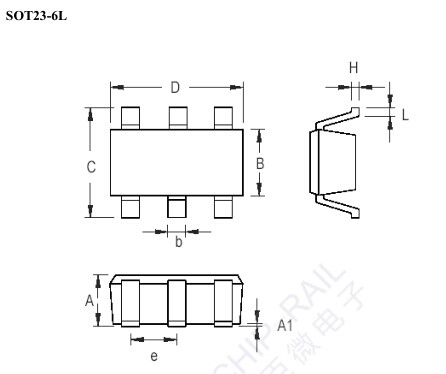

尺寸描述


			|
				符号 |

				毫米 |

				英寸 |


			|
				  |

				最小 |

				典型 |

				最大 |

				最小 |

				典型 |

				最大 |


			|
				A |

				  |

				  |

				5.334 |

				  |

				  |

				0.210 |


			|
				A1 |

				0.381 |

				  |

				  |

				0.015 |

				  |

				  |


			|
				A2 |

				3.175 |

				3.302 |

				3.429 |

				0.125 |

				0.130 |

				0.135 |


			|
				b |

				1.470 |

				1.524 |

				1.570 |

				0.058 |

				0.060 |

				0.062 |


			|
				b1 |

				0.380 |

				0.460 |

				0.510 |

				0.015 |

				0.018 |

				0.021 |


			|
				D |

				9.017 |

				9.271 |

				10.160 |

				0.355 |

				0.365 |

				0.400 |


			|
				E |

				7.620 |

				7.870 |

				8.25 |

				0.300 |

				0.310 |

				0.325 |


			|
				E1 |

				6.223 |

				6.350 |

				6.477 |

				0.245 |

				0.250 |

				0.255 |


			|
				e |

				2.500 |

				2.540 |

				2.580 |

				0.098 |

				0.100 |

				0.102 |


			|
				L |

				2.921 |

				3.302 |

				3.810 |

				0.115 |

				0.130 |

				0.150 |


			|
				eB |

				8.509 |

				9.017 |

				9.525 |

				0.335 |

				0.355 |

				0.375 |


			|
				θ? |

				0? |

				7? |

				15? |

				0? |

				7? |

				15? |




			|
				符号 |

				单位(毫米) |

				单位(英寸) |


			|
				  |

				最小 |

				最大 |

				最小 |

				最大 |


			|
				A |

				0.700 |

				1.150 |

				0.028 |

				0.045 |


			|
				A1 |

				0.000 |

				0.100 |

				0.000 |

				0.004 |


			|
				B |

				1.397 |

				1.803 |

				0.055 |

				0.071 |


			|
				b |

				0.300 |

				0.559 |

				0.012 |

				0.022 |


			|
				C |

				2.591 |

				3.000 |

				0.102 |

				0.118 |


			|
				D |

				2.692 |

				3.099 |

				0.106 |

				0.122 |


			|
				e |

				0.838 |

				1.041 |

				0.033 |

				0.041 |


			|
				H |

				0.080 |

				0.254 |

				0.003 |

				0.010 |


			|
				L |

				0.300 |

				0.610 |

				0.012 |

				0.024 |




			|
				产品型号 |

				封装类型 |

				包装材质 |

				一管 |

				一盒 |

				一箱 |


			|
				CR6855L |

				DIP-8L |

				料管 |

				50 |

				2000 |

				20000 |




			|
				产品型号 |

				封装类型 |

				包装材质 |

				一盘 |

				一盒 |

				一箱 |


			|
				CR6855L |

				SOT23-6L |

				编带 |

				3000 |

				30000 |

				120000 |


产品最小订购量为30000片,即一盒的芯片数
