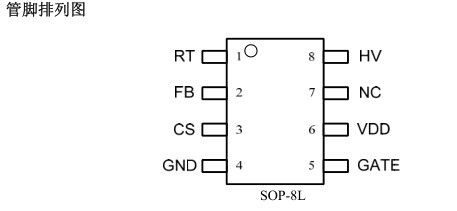

极限参数

符号	参数		值	单位
VVDD	工作电压		30	V
VHV	高压启动电压		700	V
IOVP	VDD过电压时最大输入电流		10	mA
VFB	FB引脚工作电压		-0.3 to 6V	V
VCS	CS引脚工作电压		-0.3 to 6V	V
VBO	BO引脚工作电压		-0.3 to 6V	V
TL	焊接温度	10秒 SOP-8L	260	℃
TSTG	储存温度范围		-55 to + 150	℃


推荐工作环境

符号	参数	最小~最大	单位
VVDD	VDD 电源电压	10~23	V
TOA	工作环境温度	-20~85	℃
PO	最大输出功率	20～65	W

电气特性
(TA=25℃, VDD = 18V，除了另作说明)


符号	参数	测试条件	最小	典型	最大	单位
IHV	HV脚启动电流	VVDD=2V, VHV=100V		2		mA
IHV_leakage	HV脚漏电流	VVDD=18V, VHV=500V			5	μA
电源电压(VDD Pin)
IST	启动电流			5.0	20.0	μA
IOP	工作电流	VFB=3V		2	2.5	mA
	工作电流	VVDD=15V, VFB=1V		0.8	1	mA
UVLO_OFF	开启电压		13.5	14.5	15.5	V
UVLO_ON	关闭电压		8	9	10	V
VPULL_UP	GATE上拉PMOS导通 触发电压			12		V
VDD_CLAMP	VDD引脚钳位电压	IVDD=10mA	30	32	34	V
VDD_OVP	VDD过压保护电压		24	26	28	V
VTH_recovery	自恢复阈值电压			5		V
VTH_latch	锁存阈值电压			4.2		V
电压反馈 (FB Pin)
IFB	短路电流	VFB=0V		0.2		mA
VFB	开路电压	VFB=Open		5		V
Dmax	最大占空比		75	80	85	%
VREF_GREEN	进入绿色模式时基准电 压点			1.8		V
VREF_Burst_H	退出Burst模式			1.2		V
VREF_Burst_L	进入Burst模式			1.1		V
VOLP	进入OLP，FB电压			3.7		V
TOLP	OLP延迟时间		80	88	96	ms
ZFB	FB阻抗			25		k?
电流检测（CS Pin）
SST	软启动时间			4		ms
T_blanking	前沿消隐屏蔽时间			320		ns
ZCS_IN	CS输入阻抗			40		k?
TD_OC	过流检测延迟时间			60		ns
VTH_OC	峰值限制低端电压 （Dmin=0%）			0.75		V
VOCP_clamping	峰值限制高端电压 （Dmax=80%）			0.9		V
振荡器
FOSC	PWM工作时频率		60	65	70	kHz

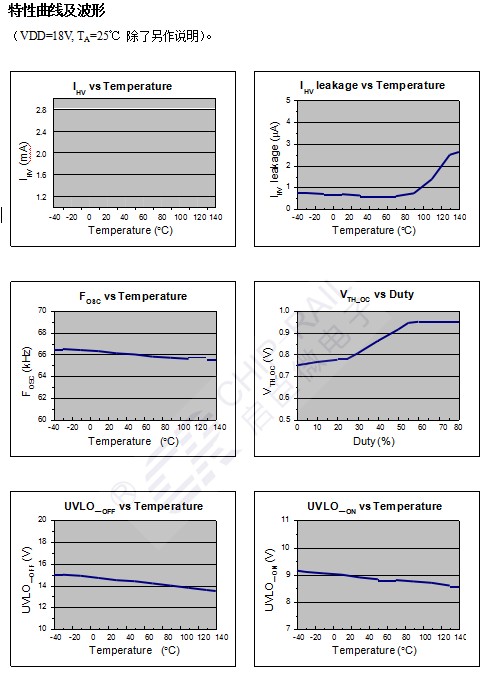

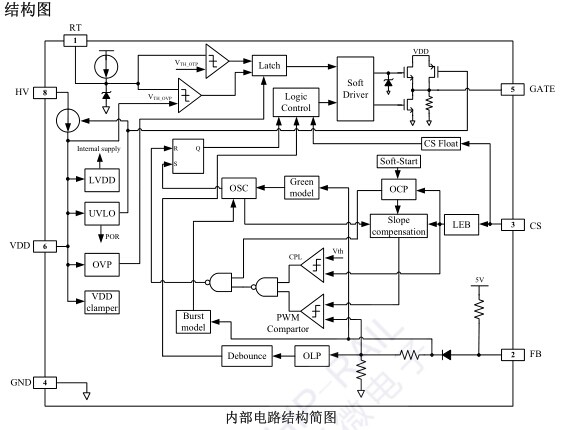

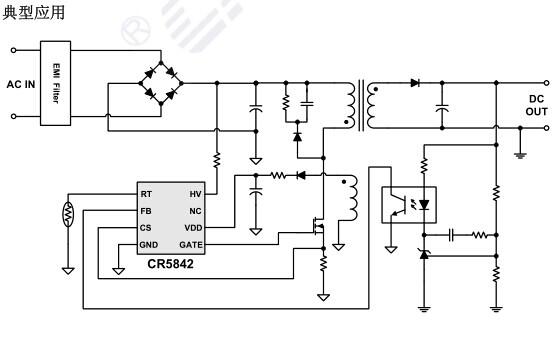

工作原理描述

CR5842 是一款高性能的电流模式 PWM 电源开关，用于超低待机功耗和低成本的离线 式反激转换器应用中。轻载和无负载情况下自动进入绿色模式和 Burst 模式，可以有效减小 电源模块的待机功耗，满足能效六级标准要求。


内置高压启动和欠压锁定

CR5842 采用了具有专利技术的高压启动电路，在启动时为 VDD 提供 2mA 的启动电流， 当 VDD 电压充电到高于 UVLO_OFF 时，启动电流关闭，以达到降低系统功耗，减少待机损 耗的目的。当 VDD 电容上的电压低于 UVLO_ON，启动电流并不会对 VDD 充电，VDD 电压 继续下降到 Vth_recovery 阈值后，芯片重新启动。这个迟滞电压有效地降低了芯片在输出短 路情况下的短路功耗。


工作电流

CR5842 的工作电流为 2mA，这种较低的工作电流和 Burst 模式能够更好的实现效率的 提高与待机功耗的降低，在无负载情况下工作电流进一步降低，保证能够实现超低待机功耗。


软启动

每一次VDD电源启动瞬间，CR5842芯片内部都将触发软启动功能，即在VDD电压达到 UVLO_OFF以后，在大约4ms时间内，峰值电流从0上升到最大值峰值电流，以减少电源启动 期间功率MOSFET的电压应力。注意：无论何种保护导致的VDD再次启动，都必将触发软 启动功能。


频率抖动

CR5842 具有频率抖动功能，即开关频率以一个固定的中心频率为基准，在一定范围内 小幅随机变化，从而分散了谐波干扰能量。扩展的频谱降低了窄带 EMI，因此简化了系统设 计。


绿色模式和Burst模式控制

在轻载或者空载情况下，开关电源的大部分损耗来源于功率 MOSFET 的开关损耗，变 压器铁损和缓冲电路的损耗。功率损失的程度正比于开关频率。较低的开关频率可以降低功 率损耗，达到节能的目的。
CR5842 的开关频率可根据开关电源负载情况进行内部调节。正常负载条件下，芯片以 固定频率发波；当负载减小到某一点的时候，芯片开始工作在绿色模式，即负载越轻芯片工 作频率越低；如果负载进一步降低到一定程度以后，芯片开始间歇性地发波，从而极大的减

小待机功耗。
开关频率控制采用无噪音工作模式，在任何负载情况下都不会进入人耳敏感的音频范 围，从而消除音频噪声。


峰值电流检测和前沿消隐

CR5842 采用电流模式 PWM 控制技术，具有逐周期峰值电流限制功能。在 MOSFET 导 通瞬间，功率管将会产生一个很大的瞬时电流，该电流流过 CS 峰值检测电阻并在其两端产 生一个很大的瞬时电压，从而引起错误的 CS 峰值电流检测。前沿消隐电路就是为了滤除 MOSFET 导通瞬间 CS 端所产生的瞬时大电压，防止错误的 CS 峰值电流检测。在前沿消隐 时间内，不关断内部功率 MOSFET。CR5842 中设计了 320ns 的前沿消隐电路，它可以代替 传统的外接 RC 滤波电路，节省外围元件。


内部斜波补偿

斜波补偿电路在 CS 端检测电压信号上叠加了一个三角波信号。这极大的改善了系统工 作在 CCM 模式的闭环稳定性，防止次谐波振荡，减小输出纹波电压。


功率管驱动

CR5842 采用栅极软驱动控制。栅极驱动能力太弱将导致较高的开关损耗；栅极驱动能 力太强又将导致 EMI 特性较差。因此两者之间必须采取一定的折中设计。
内置的图腾柱栅极软驱动设计通过调节驱动强度和死区时间很好地实现了这个折中关 系，从而使芯片更容易降低系统损耗并且实现良好的 EMI 特性设计。


保护控制

为了确保系统的正常工作，CR5842 内置了多重保护措施。这些保护措施一旦被触发， 将关断功率 MOSFET。能够自动恢复的保护包括逐周期电流限制（OCP）、过温保护（OTP）、 过载保护（OLP）、VDD 欠压锁定（UVLO）保护；当 VDD 过压保护（OVP），OTP 保护或 可调 OVP 保护时将进入锁存状态。
逐周期电流限制（OCP）带有内置线电压补偿，可实现宽输入电压范围（85V~265V） 时恒定功率输出控制。
当 FB 端电压大于过载限制阈值 VOLP 后，控制电路关闭功率开关管并一直保持该状态直 到 VDD 电压下降到 VTH_recovery 阈值后，芯片重新启动。
芯片正常工作时 VDD 电压由变压器辅助绕组提供。当 VDD 电压大于 VDD 过压保护阈 值时，CR5842 将进入锁存保护状态，VDD 电压下降到 VTH_recovery 阈值后，VDD 电压会重新 充电，但芯片不会重新启动，除非去掉系统电源，且使 VDD 电压下降到 VTH_latch 电压以下，
