启达启臣微CR633X-CR6332/CR6335/CR6336/CR6338/CR6339应用设计指导书
替CL2107,OB2535,CL2105,CL2106,OB2536,SP5618,RM3262D,OB2538,CL1118,CL1224
摘要：
本文阐述了一个基于原边控制方式的充电器 / 适配器设计，包括芯片的特征和详细的工作原理，以及设计技巧。
CR633X-CR6332/CR6335/CR6336/CR6338/CR6339特征：
恒压恒流均采用原边控制，无需光耦和 TL431
内置 600V 功率开关 MOSFET
低的启动电流： 5uA （ Typ ）
低的工作电流： 2.5mA （ Typ ）
内置软启动功能
内置前沿消隐电路 (LEB)
内置频率抖动以改善 EMI 特性
内置自适应 OCP 补偿
内置原边绕组电感补偿
内置输出线压降补偿
VDD 欠压保护 (UVLO) 、过温保护 (OTP) 、过压保
护 (OVP) 及 VDD 电压钳位功能
高效节能：
满足能源之星 EPS 2.0 版 V 级能耗标准
CR633X-CR6332/CR6335/CR6336/CR6338/CR6339应用 ：
手机、无绳电话、 PDA 、数码相机等电池充电器
小功率适配器
PC 、 TV 等辅助电源
线性电源 /RCC 替换
管脚信息：

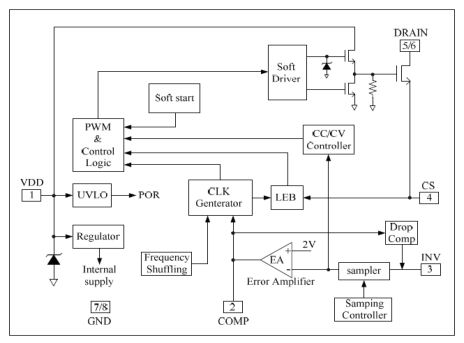

内部框图：
CR633X-CR6332/CR6335/CR6336/CR6338/CR6339应用说明
应用指导 :
CR633X-CR6332/CR6335/CR6336/CR6338/CR6339采用反激式电路结构 , 输出和输入高压使用变压器隔离。在这种反激拓扑中，开关管导通
时，变压器储存能量，负载电流由输出电容提供；开关管关断时，变压器将储存的能量传递到负载和输出
滤波电容，以补偿电容单独提供负载电流所消耗的能量。
