● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。
目 录
1 样机介绍：................................................................................................................................ - 3 -
2 样机特性：................................................................................................................................ - 4 -
2.1 输入特性：...................................................................................................................... - 4 -
2.2 输出特性(PCB END)：..................................................................................................- 4 -
2.3 整机参数：.....................................................................................................................- 4 -

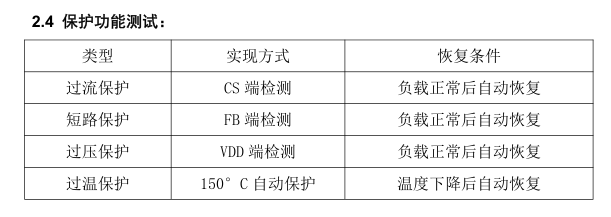

2.4 保护功能测试：.............................................................................................................- 4 -

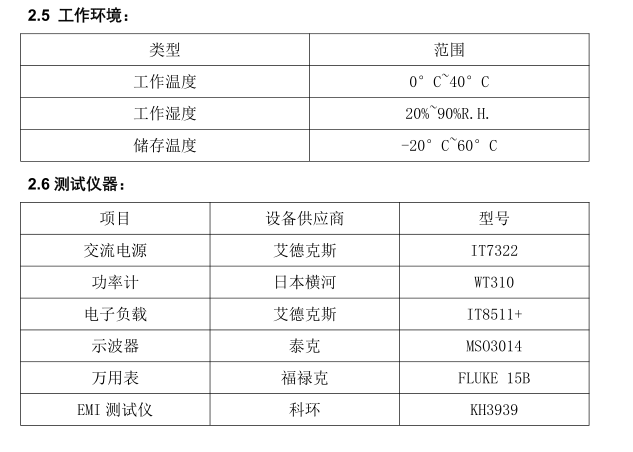

2.5 工作环境：.....................................................................................................................- 5 -
2.6 测试仪器：...................................................................................................................... - 5 -
3 样机结构信息：......................................................................................................................... - 5 -
3.1 电路原理图及 BOM：...................................................................................................- 5 -
3.1.1 原理图：...............................................................................................................- 5 -
3.1.2 元器件清单：.......................................................................................................- 6 -
3.1.3 PCB 布局&布线：............................................................................................... - 6 -
3.2 变压器绕制工艺：.........................................................................................................- 7 -
3.2.1 电路示意图：.....................................................................................................- 7 -
3.2.2 规格参数：...........................................................................................................-7-
3.2.3 变压器参数:.......................................................................................................- 8 -
3.2.4 变压器结构图：.................................................................................................- 8 -
4 性能评测：................................................................................................................................. - 9 -
4.1 输入特性：.....................................................................................................................- 9 -
4.2 输出特性：...................................................................................................................- 10 -
4.2.1 线性调整率和负载调整率: （ 1.5M 18AWG Cable ）............................. - 10 -
4.2.2 输出电压纹波：...............................................................................................- 10 -
4.3 保护功能：................................................................................................................... - 11 -
4.3.1 过流保护：......................................................................................................- 11 -
4.3.2 短路保护：......................................................................................................- 11 -
4.4 系统温升测试............................................................................................................... - 11 -
4.5 动态测试：...................................................................................................................- 12 -
4.6 系统延时时间测试：....................................................................................................- 13 -
4.7 其它重要波形测试：...................................................................................................- 13 -
5 EMI 估测：................................................................................................................................. -14-

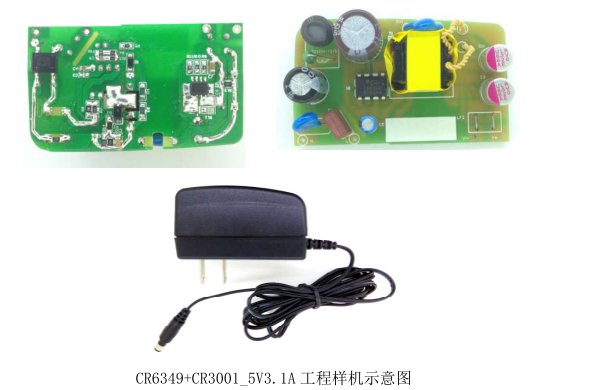

1 CR6349样机介绍：
该报告是基于能够适用于宽输入电压范围，输出功率 15.5W，恒压恒流输出
的电源样机，控制 IC 采用了本公司的 CR6349 和 CR3001。
样机PCBA尺寸：66*39*24mm,是一款全电压实现5V3.1A输出的电源适配器。
90VAC满足启动时间的条件下，实现AC264V样机待机功耗仅为71mW；全电压输入
时平均效率>82.22%；输出接18AWG1.5米线能够满足最严格的 “COC_V5_T2” 能
效标准。
样机具有良好的动态负载能力；同时具有“软启动、OCP、SCP、OVP、OTP
自动恢复”等多种保护功能。
样机的变压器，采用了EE16W加厚磁芯（PC40材质）,变压器绕制工艺部分，
请见后文详细说明。

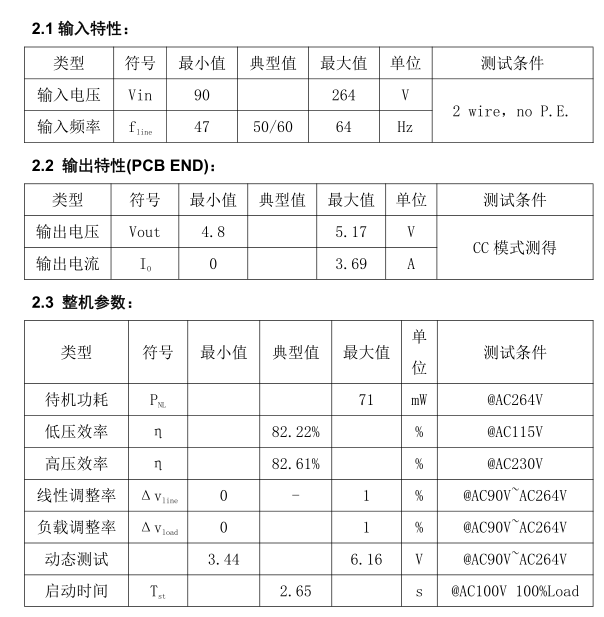

2 CR6349样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
