启达/启臣微CR3176高精度恒流/恒压,原边QR工作模式控制开关
CR3176特征
低启动电流
内置200V功率开关管
恒压、恒流精度可达±5%
QR工作模式
原边检测拓扑结构，无需TL431和光耦
宽电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置前沿消隐电路 (LEB)
内置输入电压过功率补偿
内置次级电压采样控制器
VDD端过压保护
CR3176输出端过压保护
内置FB开路保护功能
内置CS开路保护功能
内置输出短路保护功能
欠压锁定保护功能
逐周期电流限制
过载保护
过温保护
SOP-7L封装
CR3176应用
锂电池充电器
通信电源适配器
物联网安防电源适配器

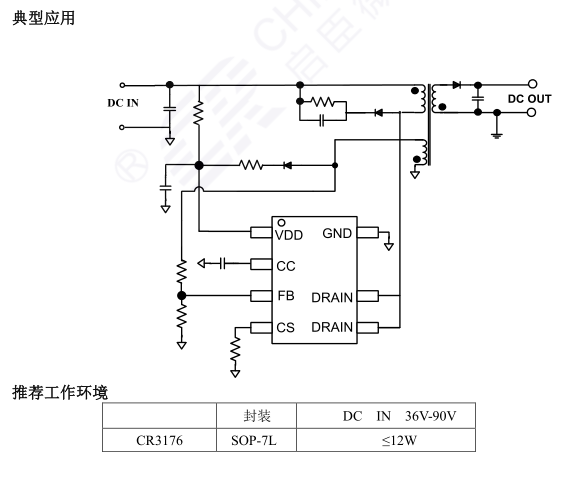

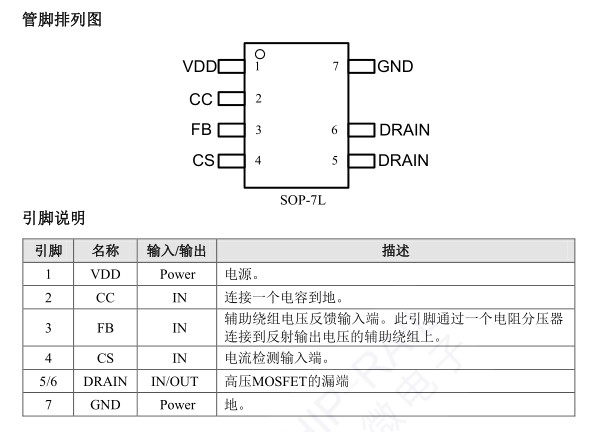

CR3176产品概述
CR3176 是一款应用于小功率 DC/DC 锂电池充电器和通信电源电源适配器以及物联网
安防电源适配器的高性能离线式脉宽调制控制开关。该芯片工作在 QR 工作模式，采用原边
检测和调整的拓扑结构，因此在应用时无需 TL431 和光耦。 芯片内置恒流/恒压两种控制方
式，其典型的控制曲线如图所示。
在恒流控制时，最大输出电流和输出功率可以通过
CS 引脚的限流电阻 R S 设定。在恒压控制时，内置恒压
采样电路以及高精度的误差比较器基准电压保证了芯
片的高性能和高精度。此外，内置线损补偿电路保证了
从空载到满载条件下输出电压精度。芯片还具有极低的
静态工作电流（典型值为 800μA），在空载状态下，CR3176 工作在 PFM 模式。
CR3176 针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流
限制、VDD 过压保护、输出过压保护、FB 开路保护、CS 开路保护、输出短路保护、过载
保护、过温保护、电源箝位和欠压锁定功能。

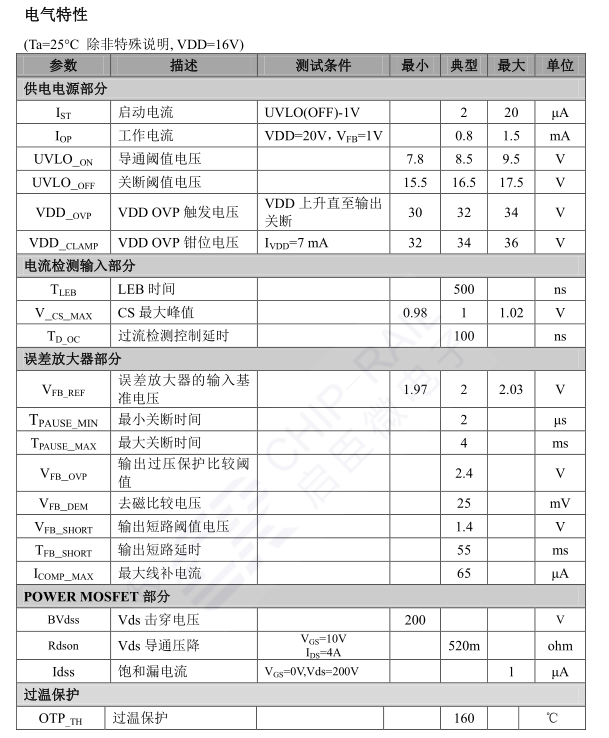

CR3176工作原理
CR3176 是一款低成本、高性能的工作在 QR 模式下的脉宽调制控制开关，适用于离线
式小功率 DC/DC 锂电池充电器、通信电源适配器以及物联网电源接口。它采用原边控制方
式，因此不需要 TL431 和光耦。内置采样电路能够提供高精度恒流/恒压控制，能够较好地
满足大多数充电器的要求。
启动
CR3176 通过启动电阻提供从整流滤波高压端到 VDD 旁路电容的直流通路，为芯片提
供启动电流。CR3176 的启动电流非常低（典型值为 2μA），因此可以采用较大的启动电阻
从而减小待机功耗，同时保证 VDD 能够很快被充到 UVLO_OFF 以上，从而使芯片快速启
动。
QR 工作
CR3176 采用 QR 工作模式实现高效率及优异的 EMI，QR 工作在 CC/CV 工作模式。
工作原理
为了确保 CR3176 在 CC/CV 模式下正常工作，设计必须保证芯片工作在 DCM 模式。
在开关管导通期间，变压器初级电感电流以固定的斜率上升，在开关管关断时刻达到最
大值 ，同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上，所以次级绕组上的
峰值电流为：
