目 录

			1  样机介绍 ..................................................................................................................................- 1 -

			2  样机特性: ..............................................................................................................................- 2 -

			2.1 输入特性: ....................................................................................................................- 2 -

			2.2  输出特性: ...................................................................................................................- 2 -

			2.3  整机参数: ...................................................................................................................- 2 -

			2.4  保护功能测试: ...........................................................................................................- 2 -

			2.5  工作环境: ...................................................................................................................- 2 -

			2.6 测试仪器 ........................................................................................................................- 3 -

			3  样机结构信息 ..........................................................................................................................- 3 -

			3.1  电路原理图及 PCB 版图: .........................................................................................- 3 -

			3.1.1  原理图: ............................................................................................................- 3 -

			3.1.2 PCB 版图 ............................................................................................................- 4 -

			3.2  变压器绕制工艺 ...........................................................................................................- 5 -

			3.2.1  电路示意图 ........................................................................................................- 5 -

			3.2.2  规格参数 ............................................................................................................- 5 -

			3.2.3  变压器参数 ........................................................................................................- 5 -

			3.2.4  变压器结构图 ....................................................................................................- 5 -

			3.3  元器件清单: ...............................................................................................................- 6 -

			5  性能测评: ..............................................................................................................................- 7 -

			5.1  输入特性: ...................................................................................................................- 7 -

			5.2  输出特性: ...................................................................................................................- 8 -

			5.2.1  线性调整率和负载调整率: ............................................................................- 8 -

			5.2.2  输出电压纹波: ................................................................................................- 9 -

			5.3  保护功能: .................................................................................................................- 10 -

			5.3.1  过流保护: ......................................................................................................- 10 -

			5.3.2  短路保护: ......................................................................................................- 10 -

			6  其它重要波形测试: ............................................................................................................- 10 -


				样机介绍

				该测试报告是基于一个能适用于宽输入电压范围,输出功率 36W,恒压输出的工程样机,控制 IC 采用了本公司的 CR6855。

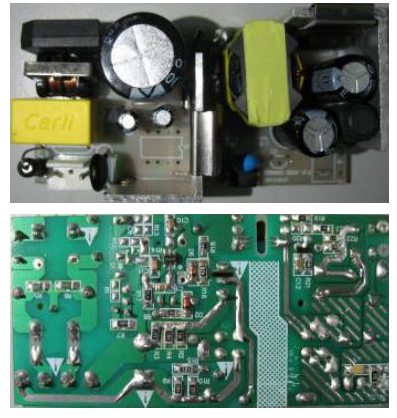

				CR6855_12V3A 工程样机示意图


					CR6855是一款高集成度、低功耗的电流模PWM控制芯片,该芯片适用于离线式AC-DC反激拓扑的小功率电源模块。芯片内置固定65KHz工作频率;在轻载和无负载情况下自动进入PFM和CRM,这样可以有效减小电源模块的待机功耗,达到绿色节能的目的。为了提高系统的稳定性,防止次谐波振荡,CR6855内置了同步斜坡补偿电路;动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化;内置的前沿消隐电路可以消除开关管每次开启产生的干扰。CR6855内置了多种保护功能,驱动输出采用的图腾柱和软驱动有效降低了开关噪声。


					该样机大小80*40mm,AC264输入待机功耗<80mW,平均效率>85%;具有“软启动、SCP、OLP、OTP自动恢复,OVP,等多种保护功能;由振荡电路产生的频率抖动,可以改善EMI特性。样机的变压器,采用了通用 RM8 封装(PC40 材质),变压器绕制工艺部分,请见后文详细说明。



					元器件清单:




								|
									器件位号  |

									规格  |

									描述  |

									数量  |


								|
									D2,D6  |

									1N4148 |

									直插二极管,1N4148,LL-34 |

									2 |


								|
									D3 |

									FR107 |

									直插二极管,FR107,1A/1KV,DO-41 |

									1 |


								|
									D4 |

									1N5398 |

									直插二极管,1N5398,2A/1KV,DO-41 |

									1 |


								|
									D5 |

									MBR20100 |

									直插二极管, ,20A/100V,TO-220,JUSTA |

									1 |


								|
									DB1  |

									KBL406 |

									整流桥堆,KBL406,4A600V |

									1 |


								|
									U1 |

									CR6855 |

									PWM 控制芯片,CR6855,SOT23-6,启达 |

									1 |


								|
									U2 |

									PC817C |

									光耦,PC817C,DIP4 |

									1 |


								|
									U3 |

									TL431 |

									电压基准,TL431,SOT23-3  |

									1 |


								|
									等等 |

									  |

									  |

									  |
