启达启臣微自供电双绕组CC/CV原边PWM开关CR5218电源IC
CR5218替换LP3669主要特点
内置快速启动，省启动电阻
内置自供电功能，省供电二极管
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
可编程CC/CV模式控制
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置FB开路和短路保护功能
内置前沿消隐
逐周期过流保护
高功率密度封装，四引脚散热

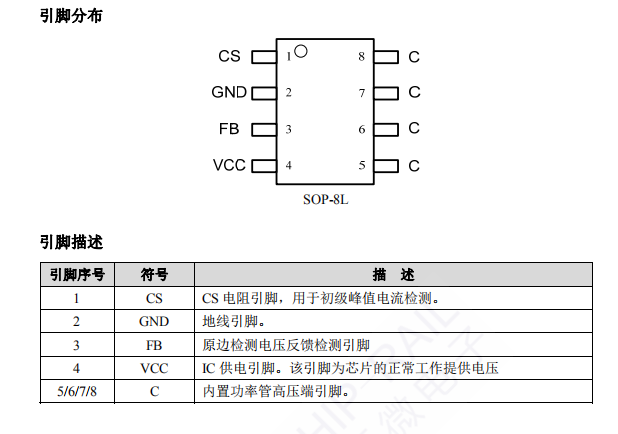

SOP-8L绿色封装

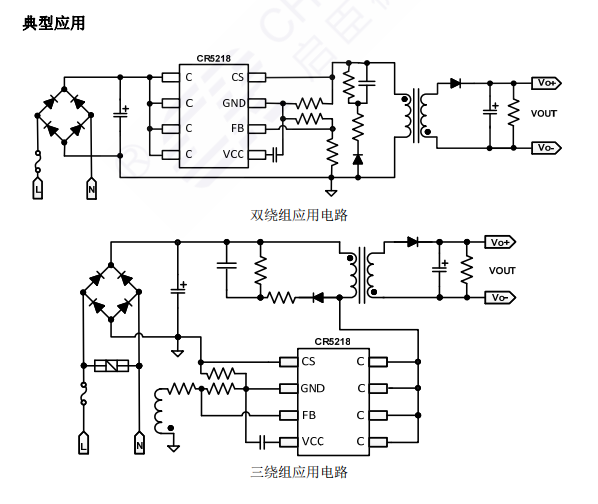

CR5218替换LP3669基本应用
小功率电源适配器
蜂窝电话充电器
移动电源充电器
替代线性调整器和RCC

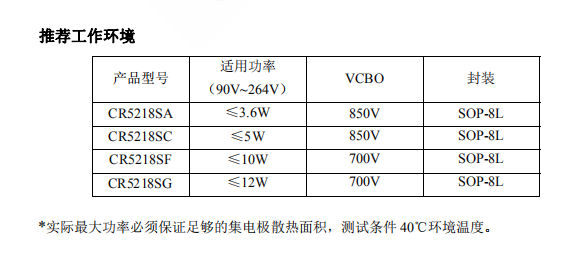

CR5218替换LP3669产品概述
CR5218 是一款高性能原边检测控制的 PWM 开关，具有快速启动功能，启动时间更短。
CR5218 内部采用了多模式控制的效率均衡技术，用于减少芯片系统待机功耗和提升效率，
同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产
过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围
（90V~264V）内输出恒定的功率。可以工作在双绕组和三绕组应用系统下，自供电功能保
证芯片能够在任何条件下正常工作，极简的外围应用仍然能够保证电源系统的稳定可靠工
作。
CR5218 集成了多种功能和保护特性，包括欠压锁定（UVLO），软启，过温保护（OTP），
逐周期电流限制（OCP），FB 引脚开路和悬空保护，输出短路保护，前沿消隐等，使得芯片
具有更高的可靠性。

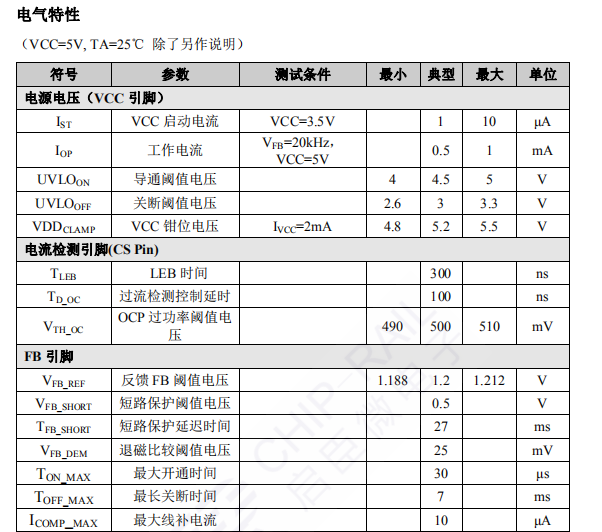

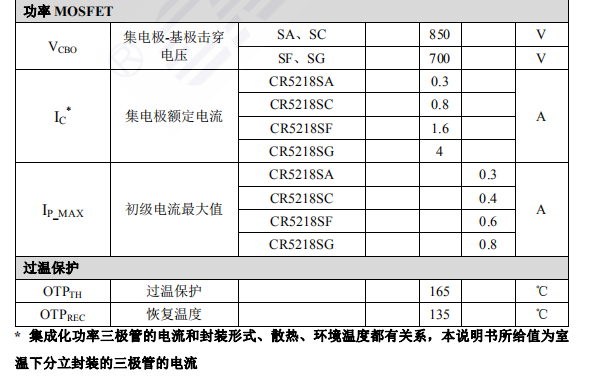

CR5218替换LP3669芯片概述

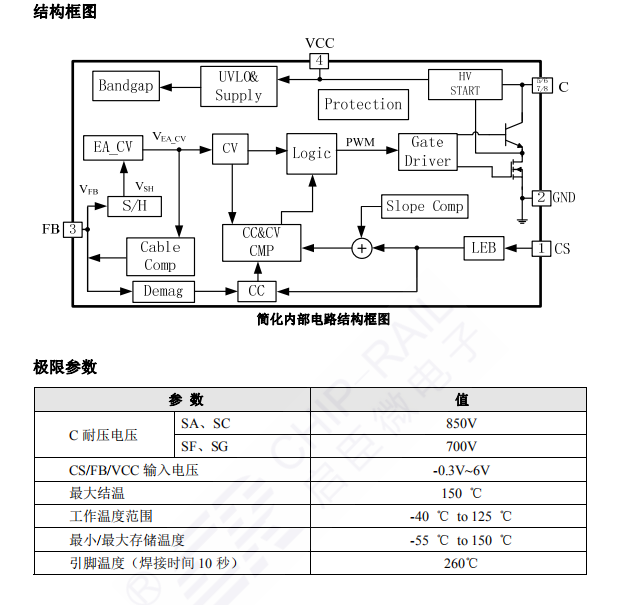

CR5218 是一款自供电双绕组的高性能原边检测控制的 PWM 开关，内置快速启动功能，
使启动时间极大缩短。CR5218 内部采用了多模式控制的效率均衡技术，用于优化芯片系统
待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，
保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了
系统在全电压范围（90V~264V）内输出恒定的电流。它采用自供电原边控制方式，因此不
需要 TL431 和光耦，也不需要供电二极管，可以在双绕组的条件下工作。
CR5218恒流/恒压工作
CR5218 作为充电器运用时，芯片首先工作在 CC 模式，并以恒定的输出电流对电池充
电，当电池电压达到满电压时迅速切换到 CV 工作模式，输出电压通过变压器绕组反馈到
FB 端，采样电路采样到的 FB 端电压与误差放大器基准电压比较，放大以后再经过芯片内
部环路调节控制使输出电压恒定。
CR5218工作原理
为了确保 CR5218 在 CC/CV 模式下正常工作，设计必须保证芯片工作在 DCM 模式。
在开关管导通期间，变压器初级电感电流以固定的斜率上升，在开关管关断时刻达到最
大值 P I ，同时初级绕组上的电流按照一定的匝比关系转移到次级绕组上，所以次级绕组上
的峰值电流为：
