● 体积小，PCBA 含散热器仅 70*43*25（L*W*H,mm）
目 录
CR6888+CR3011_12V3A SMPS 工程样机测试报告...................................................................- 1 -
1 样机介绍：..............................................................................................................................- 3 -
2 样机特性：..............................................................................................................................- 4 -
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。..................- 4 -
2.1 输入特性：....................................................................................................................- 4 -
2.2 输出特性：...................................................................................................................- 4 -
2.3 整机参数：...................................................................................................................- 4 -
2.4 保护功能测试：...........................................................................................................- 5 -
2.5 工作环境：...................................................................................................................- 5 -
2.6 测试仪器........................................................................................................................- 5 -
3 样机结构信息：......................................................................................................................- 6 -
3.1 电路原理图及 PCB 版图： .........................................................................................- 6 -
3.3 变压器绕制工艺：.......................................................................................................- 9 -
4 性能测评：............................................................................................................................ - 11 -
4.1 输入特性：................................................................................................................. - 11 -
4.2 输出特性：.................................................................................................................- 12 -
4.2.1 线性调整率和负载调整率：........................................................................- 12 -
4.2.2 输出电压纹波：............................................................................................- 12 -
4.3 保护功能测试：.........................................................................................................- 13 -
4.3.1 过流保护测试：............................................................................................- 13 -
4.3.2 过压保护测试：............................................................................................- 14 -
4.3.3 AC 过压欠压/保护测试：.............................................................................- 14 -
4.3.4 短路保护测试：............................................................................................- 15 -
4.4 动态测试：.................................................................................................................- 16 -
4.5 系统延时时间测试：.................................................................................................- 17 -
5 其它重要波形测试：............................................................................................................- 18 -
6 EMI 评估测试 .......................................................................................................................- 20 -
1 样机介绍：
该测试报告是基于一个能适用于宽输入电压范围，输出功率 36W，恒压输出的工程样机，PWM 控制 IC 采用了 CR6888，同步整流 IC 为 CR3011。

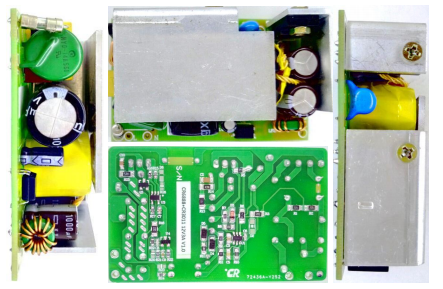

CR6888+CR3011_12V3A 工程样机示意图
CR6888是具有QR特性的电流模式PWM控制器，具有高集成度、低功耗，以及完善的异常状态保护功能。IC通过检测负载状态，选择CCM、QR、PFM或burst状态，以提高各负载范围效率。其独具的QR模式，使系统在退出CCM模式的一定负载范围内，高压功率MOS管均在最低谐振谷底导通，大幅降低开关损耗。CR6888提供了完整的保护功能，如cycle-by-cycle电流限制、OCP、OTP、OVP、UVLO等，
并允许单独设置输出过压保护以及AC欠压/过压保护。软启动功能可以减少系统启动时MOSFET的应力；通过频率抖动和软驱动电路的设计，降低开关噪声，简化了EMI设计。
CR3011是兼容CCM、QR、DCM模式的同步整流控制器，采用SOT23-5封装。
样机PCBA尺寸为：70*43*25（L*W*H,mm），具有较高功率密度。能效方面，AC264V输入典型待机功耗89mW，输出采用18AWG/1.5M线测试平均效率>88.8%；低纹波，低噪声，符合相关EMI规定。
样机的变压器，采用了RM8磁芯（PC44材质），变压器绕制工艺部分，请见
后文详细说明。
2 样机特性：
以下表格为工程样机的主要特性，具体测试方法在第 4 章节中有详细说明。
3 样机结构信息：
本小节展示了工程样机的电路、版图结构，变压器结构及工艺。
3.1 电路原理图及 PCB 版图：
（1）原理图：
