启臣微启达CR52177极简电路启动快省二极管
时间：2021-10-25 10:55
启臣微启达CR52177极简电路启动快省二极管
CR52177主要特点
极简外围应用电路
内置快速启动，省启动电阻
内置自供电功能，省供电二极管
省FB端下偏电阻
内置峰值电流检测，省电流采样电阻
原边检测拓扑结构，无需光耦和TL431
全电压范围内高精度恒压和恒流输出
采用多模式控制的效率均衡技术
内置输出线电压补偿功能
内置初级电感量偏差补偿功能
内置全电压功率自适应补偿功能
内置过温度保护功能
内置FB开路和短路保护功能
内置前沿消隐
逐周期过流保护
SOP-7L绿色封装
CR52177基本应用
小功率电源适配器
蜂窝电话充电器
圣诞灯、LED驱动器
替代线性调整器和RCC
CR52177产品概述
CR52177 是一款外围应用电路极度简化的高性能原边检测控制的 PWM 开关，具有快速启动功能，启动时间更短。CR52177 内部采用了多模式控制的效率均衡技术，用于减少芯片系统待机功耗和提升效率，同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术，保证了芯片在批量生产过程中 CC/CV 输出精度，内置的全电压功率自适应补偿技术保证了系统在全电压范围（90V~264V）内输出恒定的功率。可以工作在双绕组和三绕组应用系统下，自供电功能保证芯片能够在任何条件下正常工作，极简的外围应用仍然能够保证电源系统的稳定可靠作。CR52177 集成了多种功能和保护特性，包括欠压锁定（UVLO），软启，过温保护（OTP），逐周期电流限制（OCP），FB 引脚开路和悬空保护，输出短路保护，前沿消隐等，使得芯片具有更高的可靠性。
典型应用

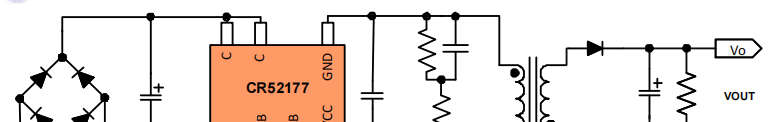

CR52177双绕组应用电路
