CR5216SG电源芯片12V1A参考方案

时间:2025-08-26 15:12
CR5216SG电源芯片12V1A参考方案
CR5216SG 芯片特性:
低启动电流
恒压精度可达±5%、恒流精度可达±5%
全电压范围内高精度恒压和恒流输出
动态负载响应功能
可编程CC/CV模式控制
高能效QR控制模式
内置初级电感量偏差补偿功能
内置输出线电压补偿功功能
内置全电压功率自适应补偿功能
无音频噪音控制技术
电路结构简单、较少的外围元器件,适用于小功率AC/DC电源适配器、充电器

启达(启臣微)CR5216样机介绍:
该测试报告基于宽输入电压范围的输出为功率12W 恒压输出的适配器样机,控制IC 采用了本公司的CR5216SG。

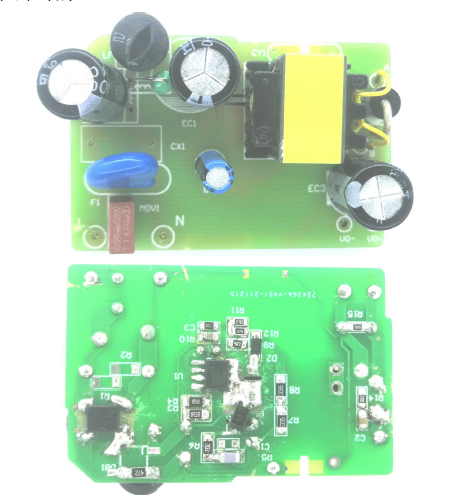

CR5216SG_12V1A 无Y 工程样机示意图
CR5216
该样机是一款基于CR5216SG设计的,全电压实现无Y电容12V1A输出的适配器。AC90V满足启动时间的条件下,实现AC230V样机待机功耗<43mW;典型输入电压时平均效率>84.3%;能够满足最严格的能效标准“COC_T2”;全电压可实现±5%的CV输出精度。
样机尺寸:长宽高54*35*20mm,样机具有“软启动、OCP、SCP、OVP、FB开路/短路保护、OTP自动恢复、输出二极管开路/短路保护功能”等多种保护功能。样机的变压器,采用了EE16加宽磁芯(PC40材质),变压器绕制工艺部分。
请见详细说明。
