启达（启臣微）CR6212BSJ 芯片特性：
CR6212BSJ内置 650V 高压功率 MOSFET，反激式原边检测，CCCV原边检测 PWM 功率开关；
SOP8 封装，一侧引脚（5-8）全为内置 MOS 漏极，方便散热设计；
内置软启动，减小 MOSFET 的应力，内置斜坡补偿电路；
低功耗、高能效频率反走 QR 模式控制；
具有良好的 EMI 特性，可编程输入欠压或过压保护；
具有“软启动、OCP、SCP、OTP、OVP、引脚悬空”等多种保护；
原边反馈，无需光耦和 TL431,内置电感量偏差补偿功能；
电路结构简单、较少的外围元器件，适用于小功率 AC/DC 电源适配器、充电器。
CR40V15RSA同步整流芯片 芯片特性:
自供电 DCM 同步整流开关、SOP8 封装、内置 40V 耐压功率开关管、精简的外围电路、较低的工作电流和较高的系统效率满足高能效要求。
样机介绍：
该报告是基于能够适用于宽输入电压范围，输出功率 15W，恒压恒流输出的电源样机，控制 IC 采用了本公司的 CR6212SJ 和 CR40V15RSA。

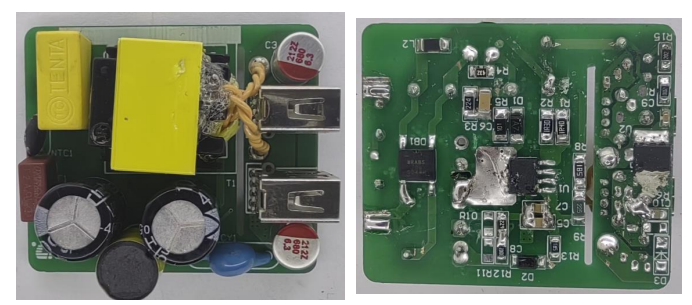

CR6212SJ+CR40V15RSA_5V3A 工程样机示意图
1.样机PCBA尺寸：43*36*24mm,是一款全电压实现5V3A输出的电源适配器。 90VAC满足启动时间的条件下，实现AC264V样机待机功耗仅为68mW；全电压输入时平均效率>86%；能够满足最严格的 “COC_V5_T2” 能效标准。 样机具有良好的动态负载能力；同时具有“软启动、OCP、SCP、OVP、OTP 自动恢复”等多种保护功能。 样机的变压器，采用了EE16W加厚磁芯（PC40材质）,变压器绕制工艺部分，
2.样机特性： 以下表格为工程样机的主要特性，具体测试方法在第4章节中有详细说明。 2.1 输入特性：请见后文详细说明。
