启臣微原边双绕组电源PWM功率开关芯片CR5216
特性
双绕组节省成本
内置功率三极管
内置快速启动
内置软启动
内建同步斜坡补偿，消除次谐波震荡
内建频率抖动功能，降低EMI
内置65kHz开关频率
轻载降低工作频率
内置前沿消隐电路
VDD过压保护功能
内置过载保护
内置过温保护
内置峰值电流限制

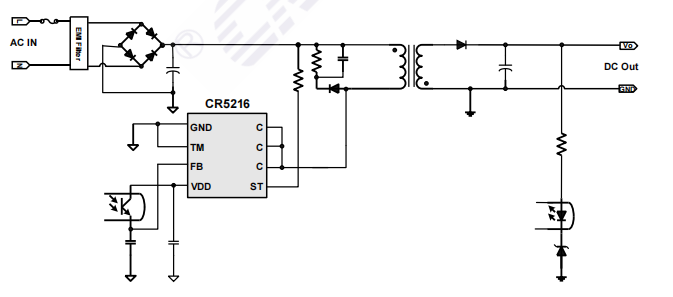

基本应用
C/DC适配器
小家电产品电源
产品描述
CR5216 是一款高集成度、低成本的电流模式 PWM 功率开关。CR5216 内置高压功率三
极管。芯片采用 VDD 自供电技术，省略辅助绕组，减小系统成本。芯片内集成固定工作频
率 65kHz，在负载降低时，工作频率线性下降以提高效率，最低频率 22kHz 可避免音频噪声。
内部集成 VDD 过压和芯片过温保护功能；软启动功能可以减少系统启动时功率管的应力，
前沿消隐时间简化了系统应用。通过频率抖动降低开关噪声，简化了 EMI 设计。CR5216 提
供 DIP-8L 的封装。
